筛分振动筛_锦强矿山机械

筛分振动筛进料粒度

<400mm

筛分振动筛设备处理量

8-800m3/h

筛分振动筛加工物料

河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

筛分振动筛产品介绍

筛分振动筛是根据一对传动齿轮转动推动2个不平衡的凸轮轴健身运动造成一个呈45度方位的平行线反复运动来进行筛分全过程。具有了圆振动筛和直线振动筛的双向特点。因为其设计方案有更强的激振力和更高的震幅，原材料能在机器设备上迅速挪动，因而筛分振动筛和同一型号规格下的圆振动筛和直线振动筛相较为，可解决大量的原材料。可用以选矿厂、选矿、电力工程、冶炼厂、装饰建材、化工厂等领域，不但能够对各种原材料开展筛分等级分类，并且还合适于对中细砂级原材料开展干、湿试等级分类、脱干、脱介和脱泥。

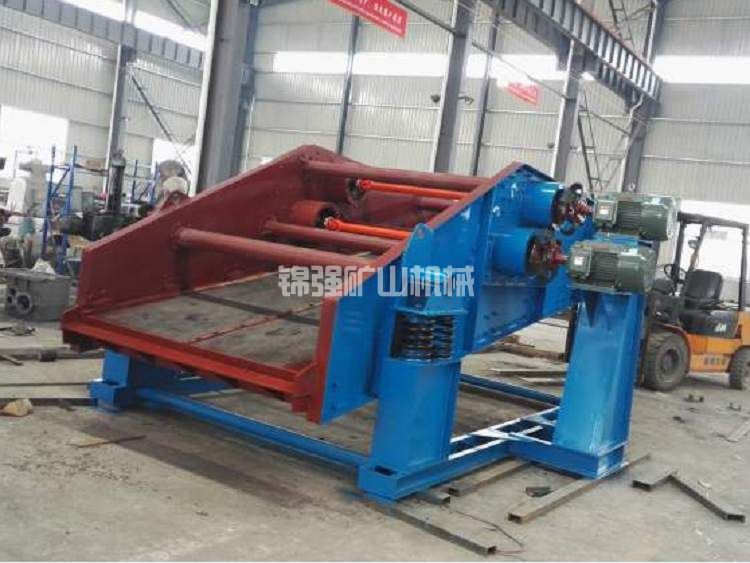

筛分振动筛(图1)

筛分振动筛优点特性

1.解决工作能力大、筛分高效率、去胶、排堵等特点；

2.双向作用，运用普遍：既能够做为圆振动筛对各种规格型号的原材料开展筛分等级分类应用，又可做为直线振动筛对中细砂级原材料（包含砂）开展等级分类、脱干、脱介和脱泥应用；特别是在针对湿性原材料，该振动筛在具体应用中有更好的脱干实际效果；3.因为振打器坐落于全部筛箱上端，总体刚度好，使用期限更长；

4.筛面如土色水准布局，合理的减少了安裝高宽比；对全部生产流水线的合理布局更加有益；

5.与自同步振打器不一样的是，ZS系列产品水准振动筛的振打器选用的是一对传动齿轮强制性同歩，使振动筛运行和关机更加稳定，噪音更低。

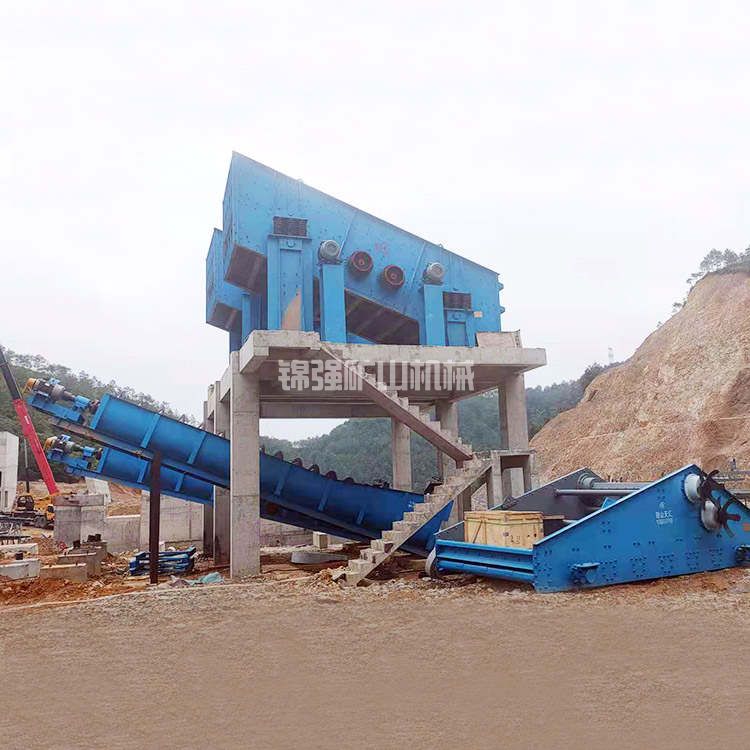

筛分振动筛(图2)

基本原理

筛分振动筛是选用惯性力振打器来造成震动的，其振源由电机推动振打器，振打器有两个轴，每一个轴上有一个轴力重，并且以反过来方位转动，故又称两轴振动筛，由2个齿轮啮合以确保同歩，当2个轴轴力旋转时，2个轴力重造成的向心力F，在x轴上的份量互相相抵，在y轴的份量提升，使其在y轴造成一个来回的激振力，使筛箱在y轴方位上造成往复式的平行线运动轨迹震动，颗粒物在筛粉的震动下造成抛射与下降，进而使原材料在筛粉的震动全过程中持续往前健身运动。其激振力是由电动机根据三角皮带推动振打器转动而造成的。

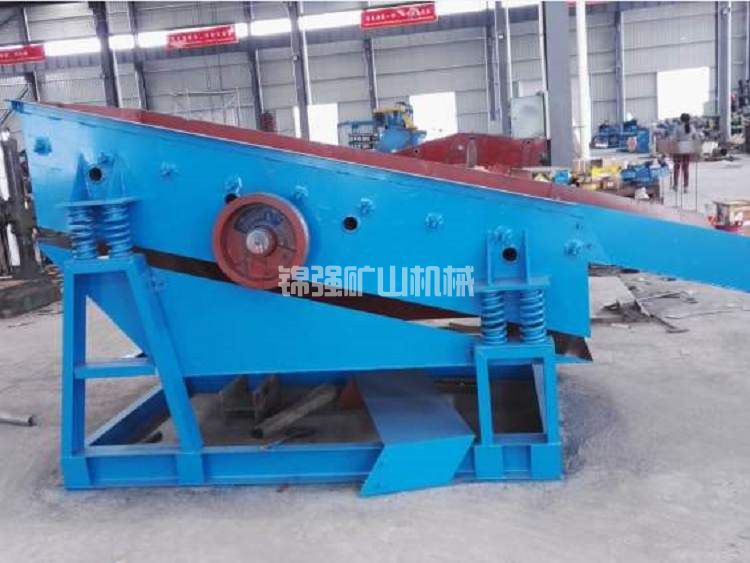

筛分振动筛(图3)
