锆矿处理厂控制系统设计调试维护全指南（6步实战搞定）

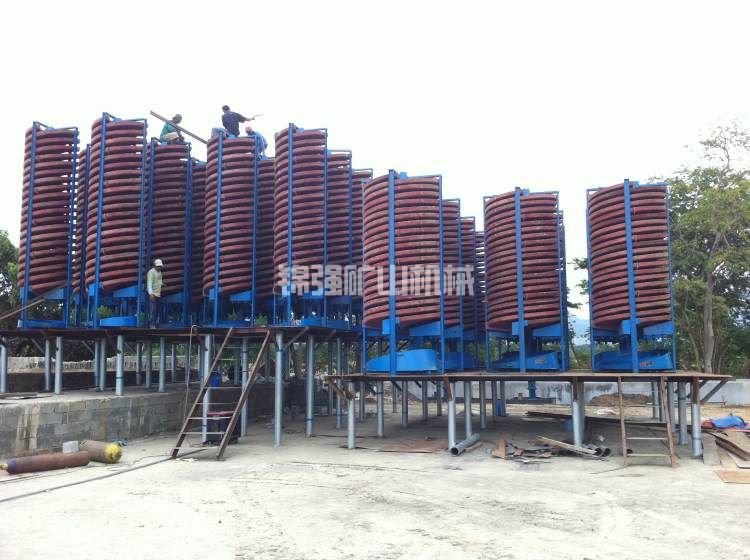

你是不是经常遇到这种情况：选矿厂里设备不少，但各开各的，给料机断料了磨机还在转，螺旋溜槽跑尾了没人知道，烘干机温度高了也没报警，全靠操作工跑来跑去用对讲机喊？或者你上了一套控制系统，但界面复杂得要命，参数乱跳，三天两头死机，操作工宁愿手动也不肯用？

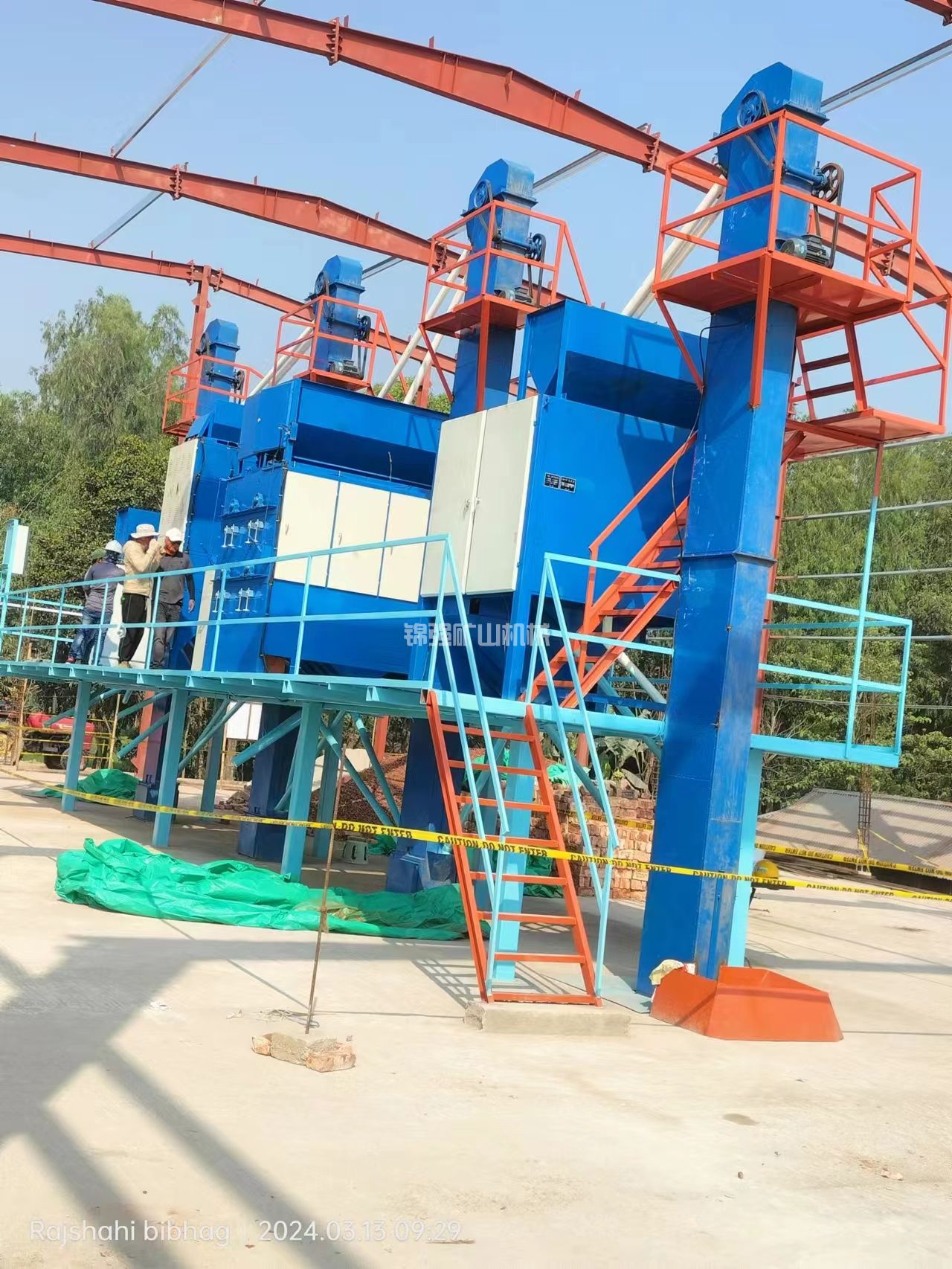

说实话，锆矿处理厂控制系统不是买几台PLC、装几个触摸屏那么简单。它要把破碎、筛分、磨矿、重选、磁选、电选、脱水、干燥所有环节串成一个整体。一个点的波动，比如给矿浓度变了，下游所有设备的效果都受影响。控制系统就是选厂的大脑和神经，不仅要能监控、能自动调节，还要让操作工看得懂、用得住。

这套指南帮你从系统设计到日常维护，把锆矿处理厂控制系统拆成六个可执行的步骤，照着做，你的选厂就能实现稳定、高效、省人的自动化运行。

快速上手

1 控制系统架构设计：集中控制还是分布式
2 检测仪表选型：浓度、流量、料位、温度怎么测
3 执行机构配置：变频器、调节阀、给料机控制
4 控制逻辑和联锁：设备启停顺序和故障保护
5 人机界面设计：操作工看得懂才是好界面
6 日常维护和故障排查：系统不背锅

第一步 控制系统架构设计：集中控制还是分布式

具体操作
锆矿处理厂控制系统的架构主要有两种：

集中控制架构。一台中央控制室的主控PLC（可编程逻辑控制器）通过硬接线或现场总线连接全厂所有设备和仪表。所有信号都回到中央处理器，操作员在中控室通过一台或多台电脑监控全流程。适合规模适中、设备集中的选厂，布线简单，维护方便。

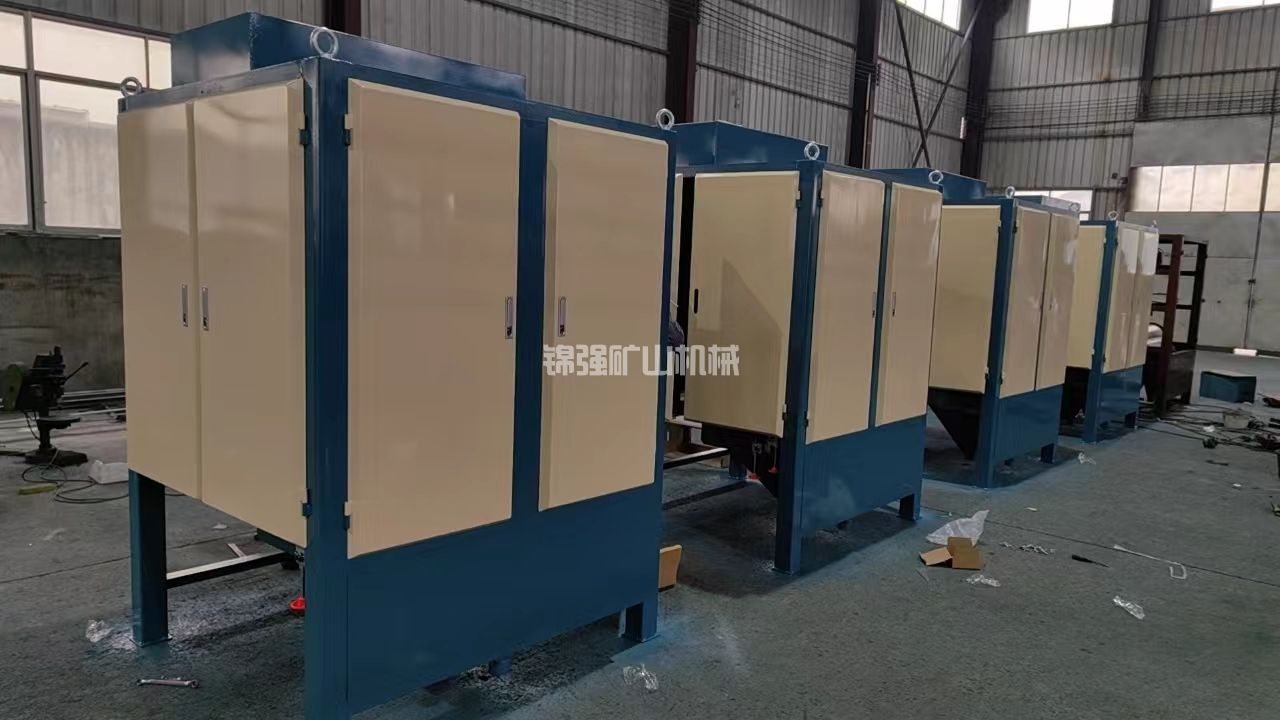

分布式控制架构。按工艺段分成几个子站，比如破碎筛分站、磨矿重选站、磁选电选站、脱水干燥站。每个子站有自己的独立PLC或远程I/O（输入输出模块），子站之间通过工业以太网通信。即使某个子站通信中断，其他子站还能独立运行。适合规模大、设备分散、工艺流程长的选厂。

选哪种？日处理五百吨以下的小型选厂，集中控制就够了，省钱。五百吨以上的大中型选厂，推荐分布式架构，可靠性高，故障影响范围小。

通信网络要用工业级交换机，光纤或屏蔽双绞线。锆矿选厂粉尘大，普通网线几年就氧化接触不良。

为什么重要
架构选错了，后期改起来非常痛苦。集中控制的缺点是“单点故障”，主PLC坏了全厂停产。分布式控制成本高，但一个子站故障不影响其他段。我的经验是：生产线有三段以上或者设备超过三十台，就上分布式，多花的钱在停机损失面前不值一提。

常见错误
为了省钱买非工业级PLC。普通商用PLC抗干扰差，选厂里有变频器、电机启动器，电磁干扰大，商用PLC动不动死机或误动作。用西门子、罗克韦尔、三菱等品牌的工业级PLC。

通信网络不冗余。关键的通信链路，比如中央PLC和上位机之间，只用一条网线。断了就没数据显示。主干网络用环网冗余，断一处还能通。

第二步 检测仪表选型：浓度、流量、料位、温度怎么测

具体操作
锆矿处理厂需要监控的关键参数和对应仪表：

矿浆浓度。给矿浓度、磨矿浓度、尾矿浓度。用射线浓度计（如γ射线）或超声波浓度计。锆英石比重高，浓度计要选能测高密度矿浆的型号。核子浓度计精度高，不受磨损影响，但需要放射源备案。超声波浓度计无放射源，但对气泡和矿泥敏感。

流量。矿浆流量用电磁流量计，锆矿浆有弱磨蚀性，衬里用陶瓷或耐磨橡胶。清水流量用涡街或电磁流量计。

料位。原矿仓、缓冲仓、精矿仓的料位。块矿用雷达料位计或超声波料位计，细粉用阻旋式料位开关。料位计要设高低报警。

温度和湿度。干燥机进出口温度用热电偶或PT100热电阻。烘干后精矿水分用在线水分仪（近红外或微波）。

电机电流和运行状态。所有电机的电流、启停状态、故障信号，通过变频器或电机保护器采集。

压力。气路压力、水路压力、风压，用压力变送器。

所有仪表输出信号统一用4到20毫安直流信号或现场总线数字信号。

为什么重要
仪表是控制系统的眼睛。眼睛看不清，大脑再聪明也白搭。锆矿浆对仪表传感器的磨损很快，普通仪表用不了几个月就不准了。浓度计不准，自动调浓就失灵。料位计不准，料仓满了还在进料，溢出来撒一地。我在一个选厂见过，核子浓度计半年没标定，显示浓度比实际高了百分之八，控制系统自动加了过量清水，结果重选回收率掉了十几个点。

常见错误
仪表选型不考虑耐磨性。普通电磁流量计的衬里是四氟的，锆矿浆两个月就磨穿。换成陶瓷衬里，用两年都没事。

不设仪表定期标定程序。仪表漂移了没人知道。每半月用人工取样对比一次，修正仪表系数。

第三步 执行机构配置：变频器、调节阀、给料机控制

具体操作
控制系统发出指令后，要靠执行机构去动作：

变频器。用于调节砂泵转速、皮带机速度、风机转速、干燥机筒体转速等。变频器要带通信接口，与PLC通信，实现远程调速和状态反馈。功率选大一个等级，锆矿物料重，负载波动大。

电动调节阀。用于调节冲洗水量、补加水流量、药剂添加量。选电动执行器加定位器，控制精度高。气动调节阀响应快，但需要洁净压缩空气。

给料机控制。电磁振动给料机通过可控硅调压或变频器调幅，控制给料量。板式给料机用变频器调速。

执行机构的控制指令通常来自PLC的模拟量输出模块4到20毫安信号，或者通过通信总线直接发给变频器。

关键联锁逻辑：皮带输送机与下游设备联锁，下游停机上游必须自动停机。磨机与给料机联锁，磨机电流低（可能空转）时自动减少给料。干燥机与热风炉联锁，热风温度达不到设定值时，进料皮带自动停止。

为什么重要
执行机构是控制系统的“手脚”。手脚不灵，指令执行不到位，参数稳不住。变频器选了小了一号的，重载时过流跳闸，生产中断。调节阀选型不对，水量调不精细，给矿浓度波动大。联锁逻辑缺失，下游设备堵了上游还在给料，矿浆溢一地。我处理过一个事故，皮带机头堵料开关坏了没修，下游跳汰机堵了皮带还在跑，矿料从皮带上溢出来埋了半个车间，清了一整天。

常见错误
变频器不设故障反馈。变频器过载跳闸了，PLC不知道，还在发调速指令，其实设备已经停了。把变频器的运行状态和故障信号接到PLC。

联锁逻辑只做硬接线不做软件联锁。硬接线继电器触点烧了，联锁就失效。硬接线和软件联锁双冗余。

第四步 控制逻辑和联锁：设备启停顺序和故障保护

具体操作
设备启动顺序：必须从下游往上游启动。先启动末端设备（如皮带机、风机），再启动上游给料设备。比如从干燥机的引风机开始，然后干燥机滚筒，然后输送皮带，然后脱水筛，然后螺旋溜槽，最后才是原矿给料机。停机顺序相反，先停上游，最后停下游。

故障保护分级：

一级故障（立即停机）。磨机轴承温度过高、皮带撕裂、干燥机超温、电选机打火频繁、除尘器压差超高。触发后立即停机和上游给料。

二级故障（报警后延时停机）。料位过低或过高、电流异常、浓度波动大。触发后声光报警，延时三十秒到两分钟不停机就自动停。

三级故障（仅报警）。油位低、滤芯脏、压力轻微波动。只提示操作工，不停机。

分组控制：将工艺上有联系的设备设为一个组，比如磨矿分级组包括磨机、砂泵、旋流器给料泵，组内设备按顺序联锁，组间相对独立。

手动和自动切换：每个设备都要能单独手动启停，方便维修和调试。自动模式下按联锁逻辑运行。

为什么重要
合理的启停顺序和故障保护能避免设备带料启动和事故扩大。下游没开起来，上游给料了，矿料就堵在设备里。我见过一个案例，操作工忘了先开皮带机，直接开了给料机，矿料从给料斗落到静止的皮带上，堆了两吨多，清理了四个小时。故障分级要分得清轻重缓急，不能什么故障都停机，也不能该停的不停。

常见错误
故障分级不合理。料位低了一下低报警就停机，其实还有料，只是探头被矿石挡住了。应该延时确认后再动作。

没有手动优先。自动模式下想手动调一下设备，发现没法单独操作。每个设备控制回路设“手动/自动/本地”切换开关。

第五步 人机界面设计：操作工看得懂才是好界面

具体操作
人机界面（HMI）是操作工和中控室工程师与控制系统交互的窗口，设计得好不好直接影响使用效果。

工艺流程画面。用图形化的方式展示全厂流程图，设备用图标表示，实时显示运行状态（绿色运行、红色停止、黄色故障）。管道上标注流量、压力、浓度等实时数据。关键设备旁边显示电流、温度。

趋势画面。重要参数如给矿浓度、磨机电流、干燥温度等的历史趋势曲线，时长为八小时、二十四小时、七天。方便分析参数变化规律和故障原因。

报警画面。所有当前报警和历史报警列表，按时间排序，显示报警类型、参数名称、设定值、实际值。报警要有确认按钮，操作工确认后声音停止。

操作画面。集中控制设备的启停按钮、参数设定输入框（如给料量设定值、温度设定值）。设定值改变要记录操作员名字和时间。

报表系统。每班自动生成生产报表，包括处理量、精矿产量、电耗、水耗、回收率等关键指标。

设计原则：界面颜色不超过四种，红色表示报警或停止，绿色表示运行，黄色表示警告，灰色表示未使用。按钮大小不小于四十像素，触摸屏方便操作。字体用黑体，字号不小于五号。

为什么重要
人机界面是操作工天天面对的东西。界面设计不合理，操作工找不到按钮，看不清楚数据，容易误操作。色盲色弱的设计也会让人困惑。我一个老操作工朋友跟我说过，最烦那种花里胡哨的界面，动不动就弹窗，他宁可把PLC打到手动挡自己操作。所以一定要让熟悉现场的操作工参与界面设计评审，他们提的意见最实在。

常见错误
界面信息过载。一个画面上塞了几十个仪表读数、几十个设备状态，看起来眼花缭乱。重要的放主画面，次要的放子画面。

报警不区分优先级。料位低报警和皮带撕裂报警都用同一个红色闪烁，操作工看多了麻木了，真出了严重故障也没人重视。用不同颜色和声音区分。

第六步 日常维护和故障排查：系统不背锅

具体操作
控制系统日常维护清单：

每班。检查中控室电脑运行是否正常，画面数据有无卡死。检查各PLC柜、I/O柜的电源指示灯和运行灯。检查现场仪表有无损坏或被盗。关键仪表与人工检测值对比。

每周。备份PLC程序和HMI项目文件到U盘或服务器。清理控制柜内的灰尘，用吸尘器或吹风机。检查柜内风扇和温度。测试报警和联锁功能，比如手动触发一个料位开关，看报警是否产生、联锁是否动作。

每月。校验关键仪表（浓度计、流量计、料位计）。检查各通信网络的丢包率和响应时间。检查UPS（不间断电源）电池状态。模拟一次全厂停电后的恢复流程。

常见故障排查：

PLC与上位机通信中断。先检查网线物理连接，再看交换机指示灯，最后检查IP地址设置。通常百分之八十是网线松动或交换机掉电。

仪表显示值异常。先看仪表本身有无故障代码，再看信号线是否断线或短路，然后用信号发生器模拟标准信号测试PLC通道。

设备无法远程启动。检查PLC输出模块指示灯是否亮，再看中间继电器是否吸合，最后查接触器和电机保护器。

操作员站死机。重启电脑，如果频繁死机，检查工控机的散热风扇和内存。工业现场的工控机建议三年左右更换一台。

为什么重要
控制系统是电子设备，怕灰、怕热、怕湿、怕电压不稳。不维护，三五年后性能下降，故障频出。很多工厂说“自控系统不好用”，其实不是系统本身问题，是长期没人管，灰尘堵了散热孔，电池没电了程序丢了一半。定期备份程序是最重要的，我见过PLC电池耗尽，程序全部丢失，设备停了一个星期等厂家派人来重灌。

常见错误
不设UPS电源。电网波动或者跳闸，PLC瞬间断电，程序可能丢失或者数据损坏。装一台在线式UPS，至少供电三十分钟。

控制系统密码不管理。离职员工知道密码，或者密码写在便签纸上贴在显示器旁边。分级设密码，操作工有操作权限，工程师有修改权限，厂家有管理员权限，定期更换。

避坑提醒 最容易出错的三个地方

第一个坑 控制系统与电气系统不分家
PLC柜里混进了强电线路，干扰严重，模拟量信号跳变。PLC柜单独接地，弱电信号线用屏蔽电缆，与动力电缆分开走线槽，间距不小于三十厘米。

第二个坑 不设硬接线紧急停机
PLC死机了或者触摸屏冻住了，想停设备停不了。每个关键设备旁装一个红色蘑菇头急停按钮，硬接线直接切断接触器线圈电源，不经过PLC。

第三个坑 操作工培训不到位
控制系统再先进，操作工不会用或者不敢用也是白搭。编制简明操作手册，一页纸写清楚启停步骤和常见故障处理。新系统上线前全员培训，上线后头一周工程师跟班指导。

快速检查表 可打印版

设计阶段
集中控制还是分布式
仪表选型耐磨防尘
执行机构带故障反馈
联锁逻辑完整测试
UPS和接地设计

日常操作
中控室电脑运行正常
现场仪表显示与人工对比无大偏差
报警和联锁功能定期测试
每班备份生产数据

每周维护
PLC程序备份到外部设备
控制柜清灰和风扇检查
通信网络状态检查
急停按钮和拉绳开关测试

每月维护
关键仪表校验
UPS电池测试
模拟停电恢复流程
工程师站磁盘清理

锆矿处理厂控制系统不是越贵越好、越复杂越好。选对架构、配好仪表、写顺逻辑、设计好界面、维护跟上，就能让选厂从“人治”走向“法治”，稳定运行、降低成本、提高回收率。

你厂里现在的控制系统是什么架构，主要遇到过哪些问题？是仪表总坏、联锁不合理，还是操作工不爱用？把你的情况发过来，我帮你分析是设计缺陷还是维护不到位。
