通过去除硅/铝杂质提高锆精矿品位

天然锆英砂的理论组成为ZrO₂ 67.1%、SiO₂ 32.9%，但天然产出的锆英砂因含铁、钛、铝、钙等杂质，ZrO₂+HfO₂含量通常在57%至66%之间波动。在ZrO₂+HfO₂含量已接近65%左右的情况下，进一步向67%理论值靠近，核心任务就是去除以石英（SiO₂）和含铝矿物（长石、云母、高岭石等）为主的脉石杂质。SiO₂在高温下会形成低熔玻璃相，降低制品的抗侵蚀性能，因此去除硅铝杂质是从物理选矿走向化学提纯、突破品位瓶颈的关键步骤。

硅铝杂质的来源与赋存状态

在锆英砂中，硅和铝的赋存形式决定了采用何种方法才能有效去除。

游离态石英（SiO₂）是最主要的硅杂质来源。石英的比重约二点六五，与锆英石的比重四点六到四点七存在显著比重差，通过重选即可有效分离。这是最容易去除的硅杂质。

硅酸盐脉石包括长石、云母等矿物，它们的比重和磁性各异，需通过重选、磁选或浮选的组合方式去除。这类杂质的去除难度比游离石英略高，但仍在物理选矿的能力范围内。

粘土矿物（Al₂O₃·2SiO₂·2H₂O）常见于风化壳型矿石中，以包裹层的形式附着在锆英石颗粒表面。它们需要通过洗矿、擦洗和脱泥处理才能去除，若清洗不彻底，后续所有分选作业都会受到干扰。

类质同象杂质的情况最为特殊。少量Al³⁺可能替代Zr⁴⁺进入锆英石的晶格内部。这部分铝无法通过任何物理选矿方法去除，必须依靠化学提纯手段（酸浸、碱熔等）才能处理。这也是物理选矿方法品位上限无法突破66%的根本原因之一。

物理选矿法

对于游离态的石英、长石等脉石，物理选矿是成本最低、最有效的手段，也是大多数锆英砂选厂首选的提纯方式。

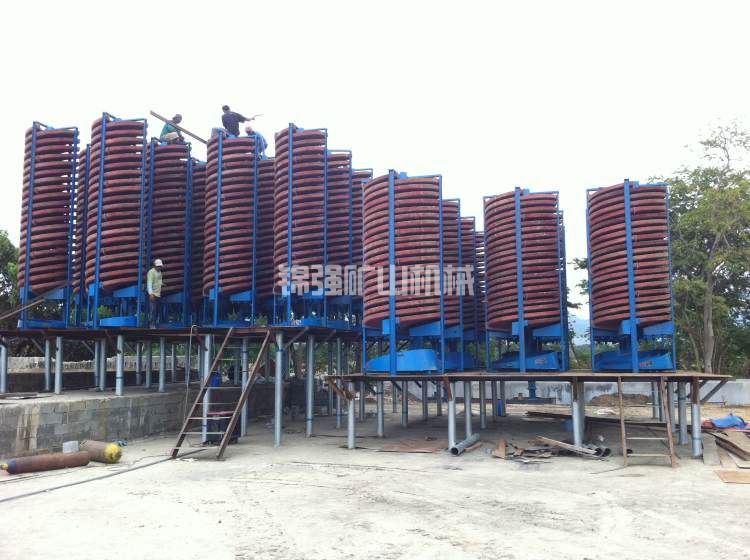

重选利用锆英石与石英的显著比重差进行分离。螺旋溜槽用于粗选抛尾，能够快速将大量轻矿物（石英为主）从系统中分离出去。摇床用于精选，进一步清除残留在重矿物中的细粒硅酸盐。重选是去除游离石英最直接、最经济的办法，也是整条流程中处理量最大、成本最低的一段。

磁选用于去除含铁、钛的磁性矿物，间接提高ZrO₂的相对含量。弱磁选（场强零点二到零点三T）去除钛铁矿等强磁性矿物，强磁选（场强一点三到一点五T）去除石榴石、独居石等弱磁性矿物。磁选不直接去除石英，但它清除了与锆英石共生的重矿物杂质，使锆英石的百分含量提高。同时，磁选也为后续的电选创造了良好的入料条件。

电选利用矿物导电性差异进行分离。高压电选机可分离导电矿物（如金红石）与锆英石，对于去除与锆英石导电性差异明显的含硅铝矿物也有一定效果。电选通常放在重选和磁选之后，作为最终把关的提纯步骤。

重选、磁选和电选的联合工艺是物理选矿提纯锆英砂最经典的组合，也是目前海滨砂矿处理中最成熟的技术路线。采用该联合工艺，可将锆精矿的ZrO₂品位稳定提升到百分之六十五以上，部分优质矿石可达百分之六十五点五左右。

浮选法

当矿物粒度变细（小于零点零七四毫米）或表面性质复杂时，浮选是物理选矿的有效补充。它利用矿物表面物理化学性质的差异进行分离，能够处理重选和磁选难以应对的细粒级含硅铝矿物。

锆英石浮选常用的捕收剂为脂肪酸（油酸、油酸钠），调整剂为碳酸钠，抑制剂为硅酸钠，活化剂为硫化钠和重金属盐类（氯化锆、氯化铁）。

对于重选产出的锆英砂，浮选的最佳条件为粒度控制在三百二十五目（约零点零四五毫米）、矿浆pH值调节到五点五、搅拌时间保持四分钟。浮选后再经酸浸，产品可达到二级标准。

浮选通常在重选和磁选之后使用，专门处理细粒级物料或表面性质复杂的难选矿物。它扩展了锆英砂提纯的粒级范围，将有效回收下限从零点一毫米推进到零点零四毫米左右。

化学提纯法（深度脱硅除铝）

当物理选矿和浮选达到极限（ZrO₂约百分之六十六）后，游离态石英和大部分硅酸盐脉石已被去除，残留的硅铝杂质以类质同象形式存在于锆英石晶格中，或者以极细的包裹体形式嵌布在颗粒内部。此时必须借助化学方法，或破坏锆英石晶格，或溶解其中的杂质。

酸浸用于去除矿物表面的铁、铝等氧化物薄膜。通常采用稀盐酸或稀硫酸在加热条件下浸出，再经洗涤、过滤、干燥。酸浸可以有效地去除矿物表面附着的杂质，对于提升产品白度和降低表面杂质含量有明显效果。但对晶格内部的类质同象杂质，酸浸无法触及。

碱熔-水洗法是深度脱硅的常用手段。将锆英砂与氢氧化钠在高温下熔融，使硅转化为可溶性的硅酸钠。通过水洗将硅酸钠溶解分离，从而实现深度脱硅。该方法能够将SiO₂含量大幅降低，是制备高纯锆产品的关键技术路线之一。

特殊脱硅剂法在高温下使特殊脱硅剂与锆英砂分解产生的SiO₂反应，生成易挥发的气态化合物逸出，从而制得低SiO₂的锆刚玉合成料。这种方法针对性强，脱硅效率高。

生物浸出利用特定真菌与锆英砂反应，选择性浸出其中的硅。这是一种绿色化学方法，但目前仍处于研究阶段，距离工业化应用还有一定距离。

工艺组合策略

对于不同类型的含硅铝杂质，应分别采用不同的处理工艺，组合使用才能达到最佳效果。

游离石英以独立石英颗粒形式存在，采用重选（螺旋溜槽加摇床）即可有效去除，预期可将品位提升到百分之六十到六十三。

粘土矿物以包裹层形式附着在锆英石颗粒表面，需要通过洗矿、擦洗和脱泥去除，为后续分选创造清洁的入料条件。

硅酸盐脉石（长石、云母等）与锆英石共生，需要采用重选、磁选和浮选的组合工艺，预期可将品位提升到百分之六十四到六十五。

表面氧化物以Al₂O₃、Fe₂O₃薄膜形式存在，通过酸浸可去除，品位可提升零点三到零点五个百分点。

晶格杂质以Al³⁺替代Zr⁴⁺的形式存在于锆英石晶体内部，只能通过碱熔-水洗或酸分解等化学方法处理，可实现深度脱硅，品位可达百分之九十九以上。

结语

去除硅铝杂质、提高锆精矿品位，是一个从物理分离到化学提纯的逐级递进过程。游离石英和粘土矿物通过重选、擦洗即可有效去除；与锆英石共生的硅酸盐脉石需要重选、磁选、浮选等多重手段组合分离；当品位接近百分之六十六时，物理方法逼近极限，需要借助酸浸、碱熔-水洗或特殊脱硅剂等化学方法，才能继续向百分之六十七的理论值靠近，甚至制备百分之九十九以上的高纯氧化锆。对于大多数矿山企业而言，通过优化重选-磁选-电选联合流程配合浮选和酸洗，将品位从百分之六十五提升到百分之六十六到六十七，是投入产出比最高的选择。再往上走，就需要进入化学提纯的领域了。
