滨海重砂矿浓缩机械：滨海重砂矿筛分与螺旋富集设备

先说三个重点

滨海重砂矿浓缩机械是整个选矿流程中处理量最大、成本最低的环节，它的任务是在尽可能粗的粒度下完成大宗脉石抛除和重矿物的初步富集。筛分设备负责粒度把控和粗粒杂物剔除——圆筒筛和振动筛将原矿按粒度分开，确保后续设备获得合格给料。螺旋富集设备负责重矿物与轻矿物的大规模分离——螺旋溜槽利用重矿物与石英砂的巨大密度差，在完全不耗电的条件下完成90%以上的尾矿抛除。一台直径2米、长度7.5米的圆筒筛每小时可处理原矿100到200吨。一台直径1.2米的螺旋溜槽每小时可处理1.5到2.5吨干矿量。两者的配合逻辑很简单：筛分把物料分成不同粒级分别送入螺旋溜槽，螺旋溜槽把每个粒级中的重矿物收回来。筛分设备的筛孔尺寸决定了螺旋溜槽的给料粒级，螺旋溜槽的分选效果决定了浓缩段的回收率上限。一套配置合理的筛分与螺旋富集系统，可将原矿中1%到5%的重矿物富集到混合重砂品位60%到85%，同时抛除90%到95%的尾矿。

浓缩环节在滨海重砂矿选矿中的定位

滨海砂矿原矿中重矿物含量极低——锆英石原矿品位通常只有0.5%到2%，钛铁矿原矿品位1%到3%，金红石原矿品位0.5%到1.5%。每处理100吨原矿，真正有价值的只有1到5吨，剩下的全是石英砂。

如果把所有物料都送去精选厂，磁选机和电选机的台数至少要多出10倍，厂房要大好几倍，电耗要翻几番。浓缩环节的价值就在这里——用最低成本、最大处理量的方式，把95%以上的尾矿提前甩掉，让后续的精选设备只处理那5%到10%的富集物料。

筛分和螺旋富集是浓缩环节的两个核心手段。筛分解决的是粒度问题——螺旋溜槽要求给矿粒度在0.1到0.8毫米之间，大于1毫米的粗粒会让螺旋跳槽，细泥含量过高会在槽面形成糊层。不先做筛分分级，螺旋溜槽就没法正常工作。螺旋富集解决的是分离问题——利用重矿物（锆英石4.6、钛铁矿4.5到5.0、金红石4.2）与石英砂（2.65）的巨大密度差，把重矿物从大量轻矿物中分离出来。

筛分设备：粒度把控的入口

筛分是浓缩流程的第一道环节，它做两件事：把大于筛孔的粗粒杂物拦在外面，同时按粒度把物料分开。滨海砂矿从采场通过矿浆管道或皮带送来，里面混杂着贝壳碎片、砾石、卵石，甚至还有海草和树枝。这些杂物如果不先除掉，螺旋溜槽的槽面很快就会被堵住或划伤。

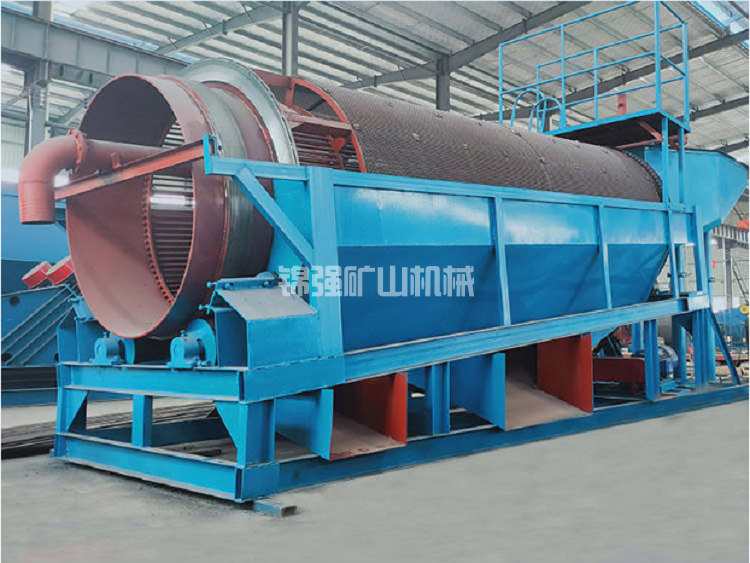

圆筒筛是滨海砂矿筛分的主流设备。 圆筒筛是一个倾斜安装的旋转圆筒，筒体前半段是洗矿区（带扬料板和高压喷水），后半段是筛分区（带不同孔径的筛板）。矿浆从高端给入后，筒体以每分钟5到10转的速度旋转。高压喷水将黏土和细砂冲散，细颗粒穿过筛孔落入筛下收集槽，粗颗粒从低端排出。

圆筒筛的优势在于处理量大、不易堵塞。一台直径2米、长度7.5米的圆筒筛，筛分效率达到90%以上。筛孔尺寸根据矿石的粒度分布确定，滨海砂矿的典型筛孔是2到5毫米。筛孔尺寸的选择直接影响后续螺旋溜槽的效果——筛孔太大，大于1毫米的粗粒进入螺旋会在槽面上“跳槽”，打乱分选带；筛孔太小，筛分效率下降，部分有用矿物随筛上物损失。

振动筛是另一种常用设备。 直线振动筛或圆振动筛通过激振器驱动筛面高频振动，物料在筛面上跳跃前进，细颗粒穿过筛孔，粗颗粒从筛面末端排出。振动筛的筛分效率高于圆筒筛（可达95%以上），但对给矿水分敏感——矿浆浓度超过30%时，筛网容易糊住。滨海砂矿通常选用圆筒筛作为第一道筛分，处理量大、不怕高浓度矿浆。

分级筛分是浓缩流程中的精细操作。 滨海砂矿中不同粒级的重矿物分布不同——粗粒级（+0.5毫米）中锆英石含量较高，细粒级（-0.1毫米）中金红石含量较高。将物料分成不同粒级分别处理，可以针对每个粒级的矿物特性选择最佳的分选参数。分级筛分通常采用双层筛或三层筛，一次完成多个粒级的分离。

筛分设备的日常维护重点是筛面检查和清理。筛孔堵塞会降低筛分效率，筛面磨损会导致筛孔扩大（粗粒进入细粒产品）。圆筒筛的筛板采用锰钢或聚氨酯材质，聚氨酯筛板的耐磨性是锰钢的3到5倍，使用寿命更长。

螺旋富集设备：重矿物的大规模回收

螺旋溜槽是滨海重砂矿浓缩环节的绝对主力。一台设备、不耗电、没有运动部件，却能在极低成本下完成90%以上的尾矿抛除。

分选原理。 矿浆从螺旋槽上部给入后，沿槽面呈螺旋状向下流动。在流动过程中，高密度矿物（锆英石、钛铁矿、金红石等）在离心力和重力作用下沉到槽底内缘，低密度脉石（石英、长石）浮在表面被水流带向外缘。在螺旋槽末端，通过分矿器将内缘精矿和外缘尾矿分别截取。

为什么螺旋溜槽是浓缩环节的首选设备。 处理量大——单台直径1.2米的螺旋溜槽每小时可处理1.5到2.5吨干矿量，一个浓缩系统配置几十台到上百台并联运行，处理量轻松达到百吨级以上。运营成本极低——不耗电、没有运动部件，唯一的日常维护是检查槽面磨损情况。分选效果稳定——只要给矿浓度和粒度在合格范围内，螺旋溜槽能长时间连续运行，不需要频繁调节操作参数。

滨海砂矿螺旋溜槽的典型配置。 粗选段采用“一粗一扫”配置——粗选螺旋产出粗精矿，扫选螺旋处理粗选尾矿回收流失的重矿物。粗选精矿品位（重矿物总含量）60%到85%，扫选尾矿重矿物含量可控制在0.3%以下。对于精矿品位要求高的项目，在粗选和扫选之后增加精选螺旋，将粗精矿品位进一步提升后再进入摇床或磁选系统。

螺旋溜槽的操作参数控制。 给矿浓度是最关键的操作参数。理想的给矿固体浓度是25%到35%。浓度太低，矿浆流速过快，重矿物来不及沉降就被冲走了；浓度太高，槽面物料堆积，分层效果差，重矿物和轻矿物混在一起排出。给矿浓度的控制通过筛分后的调节箱或水力旋流器实现。

给矿粒度同样重要。螺旋溜槽的最佳粒级范围是0.1到0.8毫米。大于1毫米的粗粒会让螺旋跳槽，打乱分选带。小于0.074毫米的细粒回收效率下降。筛分和分级设备的精度直接影响螺旋溜槽的给矿粒级是否符合要求。

螺旋槽面的材质影响使用寿命和分选效果。聚氨酯槽面耐磨性好、表面光滑，是目前滨海砂矿的主流选择。普通玻璃钢槽面价格低，但耐磨性只有聚氨酯的三分之一到一半。槽面磨损后分选效果会下降——磨损形成的沟槽会改变矿浆流态，影响重矿物的沉降轨迹。槽面需要定期检查更换，聚氨酯槽面的更换周期通常为6到12个月。

筛分与螺旋的配合逻辑

筛分设备和螺旋溜槽在浓缩流程中是这样配合的。

原矿进入圆筒筛。圆筒筛完成粗粒筛分和初级洗矿，筛孔通常为2到5毫米。筛上物（砾石、贝壳、粗砂）如果含有粗粒重矿物，进入跳汰机处理；如果基本不含重矿物，直接排入尾矿。筛下物（-2到-5毫米的细砂）进入水力旋流器组或高频振动筛做进一步分级。

分级设备将物料分成两个或三个粒级。通常分为+0.5毫米的粗粒级、-0.5+0.1毫米的中粒级和-0.1毫米的细粒级。粗粒级进入跳汰机或粗粒螺旋溜槽，中粒级进入标准螺旋溜槽，细粒级进入细粒螺旋溜槽或离心选矿机。不同粒级采用不同参数的螺旋溜槽——粗粒螺旋的槽面坡度和截取位置与细粒螺旋不同，以适应不同粒度的分选需求。

螺旋溜槽产出的粗精矿（重矿物总含量60%到85%）进入精矿池，等待送入精选厂或下一段摇床系统。螺旋溜槽的尾矿（重矿物含量低于0.3%）排入尾矿系统。如果螺旋尾矿中仍含有细粒重矿物，可以在螺旋之后增加离心选矿机做细粒回收，进一步提高综合回收率。

筛分和螺旋之间的衔接有两个关键点。筛分设备的筛孔尺寸决定了螺旋溜槽的给料粒度——筛孔选大了，粗粒进入螺旋会跳槽；筛孔选小了，处理量下降。分级设备的精度决定了螺旋溜槽的给料粒级范围——分级越精细，各粒级物料的粒度范围越窄，螺旋的分选效果越好。

其他辅助浓缩设备

虽然筛分和螺旋溜槽是浓缩流程的主体，但在某些情况下需要其他设备配合。

跳汰机用于粗粒级回收。 筛分后的+0.5毫米粗粒级物料如果含有重矿物，跳汰机是有效的回收设备。锯齿波跳汰机对+0.5毫米粒级的重矿物回收率可达85%到92%。跳汰机通常布置在圆筒筛之后、螺旋溜槽之前，处理筛上粗粒部分。

水力旋流器用于脱泥和分级。 圆筒筛筛下的物料中含有大量-0.045毫米的细泥，这些细泥如果直接进入螺旋溜槽，会在槽面形成黏性糊层，严重影响分选效果。水力旋流器组在筛分之后、螺旋溜槽之前，完成脱泥和分级两项任务。脱泥效率应达到85%以上，确保进入螺旋溜槽的物料细泥含量低于8%。

离心选矿机用于细粒扫选。 螺旋溜槽对-0.074毫米粒级的回收效率较低，这部分细粒重矿物可能随尾矿流失。在螺旋扫选尾矿之后增加离心选矿机，可以有效回收这部分细粒重矿物，将综合回收率提高3到5个百分点。

实际项目案例

海南某滨海锆钛砂矿浓缩系统。 日处理原矿2000吨，原矿重矿物含量2.5%（锆英石1.2%、钛铁矿1.0%、其他0.3%）。筛分系统采用直径2.0米、长度7.5米的圆筒筛，筛孔3毫米。筛下物料经水力旋流器组脱泥后进入螺旋溜槽系统。螺旋溜槽采用“一粗一扫”配置，共80台（粗选48台、扫选32台）。粗选精矿重矿物总含量82%，扫选尾矿重矿物含量0.25%。浓缩段综合回收率84%。每吨原矿的浓缩成本约6.5元。

澳大利亚某滨海重砂矿浓缩系统。 日处理原矿3000吨，原矿重矿物含量3.5%。筛分系统采用双层圆筒筛（第一层筛孔5毫米、第二层筛孔2毫米），筛下物料经高频振动筛分级后分别进入不同参数的螺旋溜槽。粗粒螺旋（处理+0.5mm物料）的槽面坡度较大，中粒螺旋（处理-0.5+0.1mm物料）的槽面坡度适中。粗选精矿重矿物总含量85%，综合回收率86%。

浓缩机械选型的关键考量

筛孔尺寸的选择需要权衡两个因素。 筛孔太小，筛分效率下降，处理量降低，部分有用矿物随筛上物损失。筛孔太大，粗粒进入螺旋溜槽会跳槽，影响分选效果。滨海砂矿的典型筛孔是2到5毫米，具体数值根据矿石中重矿物的粒度分布确定。如果重矿物集中在粗粒级（+0.5毫米），筛孔宜大；如果重矿物集中在细粒级（-0.1毫米），筛孔宜小。

螺旋溜槽的配置台数必须满足处理量要求。 单台螺旋溜槽的处理量1.5到2.5吨/小时，日处理2000吨原矿的浓缩系统需要80到100台螺旋溜槽。螺旋溜槽的台数不足，给矿量超过设计值，分选效果会下降，回收率降低。建议在设计台数基础上增加10%到15%的备用槽，便于计划检修期间的轮换。

给矿浓度和粒度的稳定是螺旋分选效果的前提。 浓度波动超过±3%时，螺旋溜槽的精矿品位和回收率都会出现明显波动。建议在螺旋给料箱中设置浓度调节和流量控制装置，确保每台螺旋溜槽获得稳定均匀的给矿。给矿中大于1毫米的粗粒含量应控制在5%以下，细泥含量应控制在8%以下。

水的循环利用决定浓缩系统的经济性和环保合规性。 圆筒筛和螺旋溜槽都是耗水设备，每吨原矿耗水3到5吨。滨海砂矿靠近海水，取水方便，但排放尾水（含细泥）需符合环保要求。建议配置尾矿浓密机和水循环系统，将生产用水的循环利用率提升到85%以上，减少新鲜海水取用量和废水排放量。

滨海重砂矿浓缩机械不是筛分设备和螺旋溜槽的简单相加。从原矿到混合重砂精矿，中间跨越了筛分、脱泥、分级、粗选和扫选多个环节，筛分和螺旋各管一段、互相配合。选型的时候，先搞清楚原矿的粒度分布、重矿物含量和预期的浓缩指标，再决定筛分和螺旋设备的具体配置。这些基础数据拿不准，浓缩机械方案做得再好也是白搭。
