岩金矿选矿厂生产线布局设计要点：从图纸到高效运转的空间规划

选矿厂的生产线布局不是简单的设备排列。同样的设备清单，不同的布局方式会导致完全不同的运营结果。布局合理的选厂，矿浆顺畅自流、操作便捷高效、维修空间充足、扩建游刃有余。布局混乱的选厂，泵送环节多电耗高、操作通道狭窄拥挤、设备检修要拆墙破洞、想扩容找不到地方。岩金矿选矿厂生产线布局设计要点，就是要解决这些问题，让图纸上的规划变成车间里高效运转的现实。

布局设计的三个核心原则

岩金矿选矿厂的布局设计有三个基本原则，任何方案都要用这三条标准检验。

重力自流优先。矿浆和物料从高处往低处流动不需要消耗能量。破碎车间布置在地势最高处，然后是磨矿车间、浮选车间、精矿脱水车间，尾矿浓缩布置在最低处。矿浆从搅拌槽自流到浮选机，从浮选机自流到浓缩机，不需要一台渣浆泵。每减少一个泵送环节，不仅省电，还少了一个故障点。

物料流程最短。矿石从原矿仓到最终产品，走过的路径越短越好。破碎机和磨矿机的距离过远，皮带输送机过长，不仅设备投资增加，运行电耗和维护量也上升。设备之间的连接应该尽可能直接，避免迂回和交叉。

操作维修便利。每台设备周围留有足够的操作和维修空间。球磨机两侧要留出更换衬板的通道，浮选机上方要留出检修定子转子的空间，压滤机前方要留出滤板拉开的距离。设备布置不能只考虑紧凑，紧凑到无法维修才是最大的浪费。

场地选择与高差设计

场地选择是布局设计的起点。山坡地形是选矿厂最理想的选址。15-25度的自然坡度可以提供10-15米的天然高差，完全满足矿浆自流的需求。如果只能选在平地上，需要通过土建工程创造高差，比如将破碎车间建在高架平台上，或者将尾矿浓缩池半地下布置。

场地高差的设计基准是以浮选车间的地面标高为±0.00。向上推算各车间需要的标高，向下设计矿浆自流的坡度。自流坡度通常要求2-5%，即每10米长度有0.2-0.5米的高差。矿浆中固体颗粒越粗，需要的坡度越大。

各车间之间的推荐高差：

• 原矿仓至粗碎给料口：2-3米（依靠重力给料）

• 粗碎排料口至中碎给料口：3-5米（皮带输送，水平或小角度）

• 细碎排料口至粉矿仓顶：8-12米（大倾角皮带或斗提）

• 粉矿仓底至球磨机给料口：2-3米（皮带或螺旋给料）

• 球磨机排矿口至分级机槽体：1-2米（溜槽）

• 分级溢流至搅拌槽：1-1.5米（溜槽）

• 搅拌槽至浮选机：0.5-1米（溜槽或管道）

• 浮选尾矿至浓缩机：2-3米（管道，坡度足够）



破碎车间的布局要点

破碎车间是选厂产生粉尘最多的区域，布局时需要重点考虑除尘和物料输送。

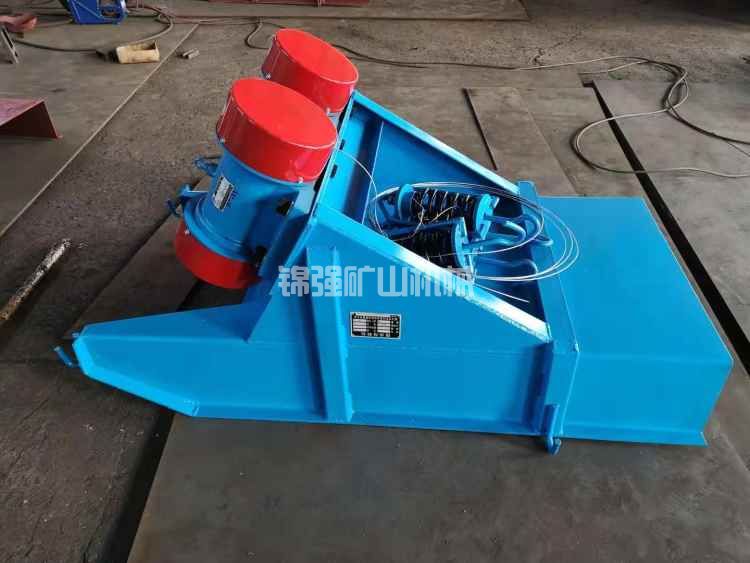

粗碎设备通常布置在原矿仓的正下方。原矿仓呈倒梯形，卸料口设置棒条闸门或振动给料机。矿仓容量按2-4天的处理量设计，100吨/日选厂需要200-400吨容量，500吨/日选厂需要1000-2000吨容量。矿仓壁面倾角不小于55度，保证矿石不会起拱堵塞。

粗碎机的排料口正对主输送皮带。皮带下方设置除铁器，防止破碎机锤头或钻头碎片进入中细碎设备。皮带的转运点落差不超过2米，落差过大会加速皮带磨损和产生大量粉尘。

中碎和细碎设备集中布置在同一跨间内。圆锥破碎机需要布置在混凝土基础上，基础重量通常是设备自重的3-5倍。细碎机上方设置缓冲料仓，容量20-30分钟处理量，起到均匀给料的作用。

振动筛布置在细碎机的上方或平行位置，形成闭路循环的物料走向。筛上物料通过溜槽或皮带返回细碎机，筛下物料进入粉矿仓。粉矿仓的容量按24-48小时磨矿需求设计，是连接破碎和磨矿的缓冲枢纽。

磨矿车间的布局要点

磨矿车间是选厂占地面积最大、设备最重、噪声最高的区域。

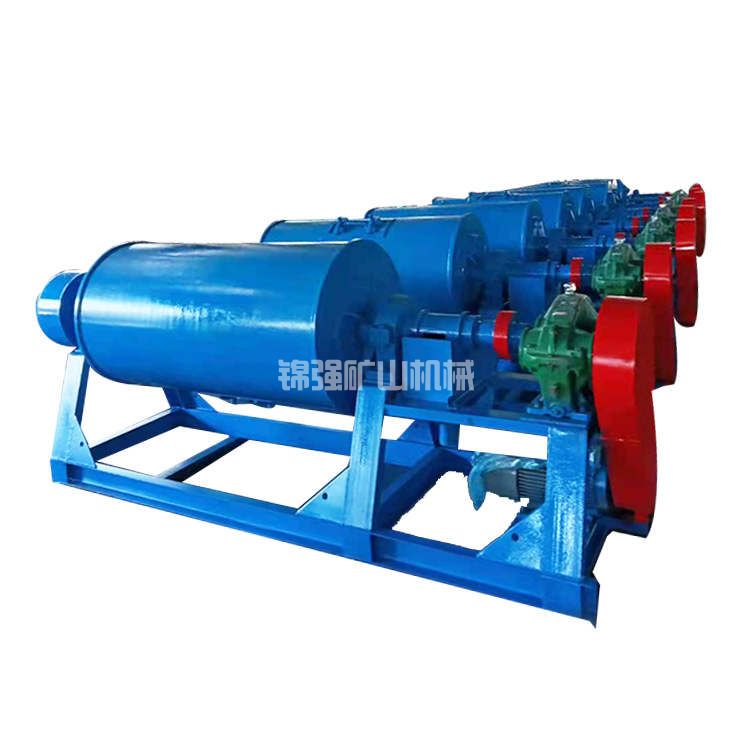

球磨机的基础设计和施工质量直接决定设备运行的稳定性。基础重量应为设备重量的3-5倍，通常采用钢筋混凝土整体浇筑。基础与厂房结构柱的基础脱开，防止振动传递。磨机底座的水平度要求不超过0.5/1000，地脚螺栓预留孔的定位误差不超过2mm。

球磨机和分级设备构成一个闭路单元。球磨机排矿通过溜槽进入分级机或泵池，分级机的返砂通过溜槽返回球磨机给料口。这个循环的物料走向要尽可能短直，避免拐弯过多造成沉积堵塞。

磨机给料系统包括粉矿仓下方的给料皮带或圆盘给料机，以及加水管路。给料量要能够精确调节，通常配置变频调速装置。加水量要配合给料量自动调节，保持磨矿浓度在75-82%之间。

球磨机的操作平台需要分层设置。最下层是地坪面，用于设备检修和排渣。中间层是磨机筒体操作平台，标高约1.5-2米，用于观察给料和添加钢球。上层是给料平台，用于操作给料机和加水阀门。每层平台之间设置楼梯，平台边缘设置护栏。

浮选车间的布局要点

浮选车间是矿浆流程的核心区域，布局的关键是实现矿浆自流和操作集中。

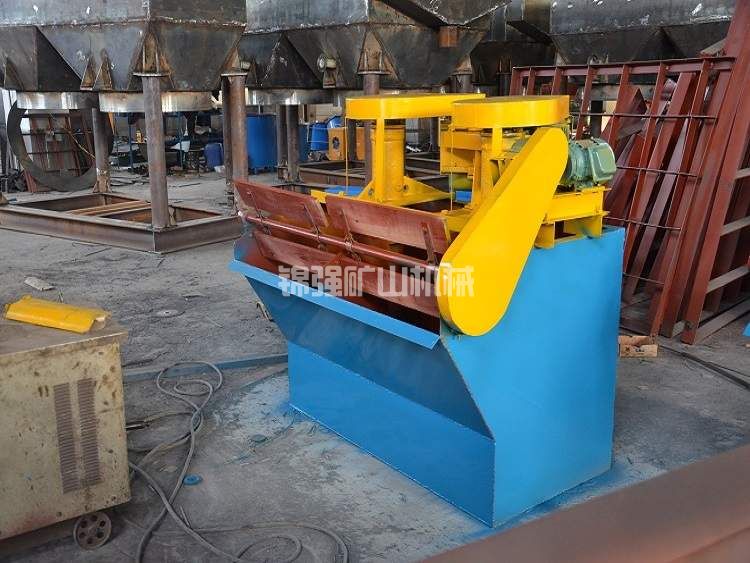

浮选机通常布置成一排或两排背靠背的形式。单排布置时，操作人员在两侧都可以看到泡沫层；双排背靠背布置时，两排共用中间的矿浆管路和操作通道。浮选机之间的连接管路要尽量短，避免矿浆在管路中沉积。

浮选机槽体的安装标高要逐槽递减，形成自流坡度。每级浮选机之间的高差通常为150-300mm，整个浮选系列从给料端到尾矿端的高差可达2-3米。这个高差是矿浆自流的动力，也是布局设计的关键参数。

药剂制备和添加区域布置在浮选机平台的上方。药剂储罐在二楼或三楼，通过管道向一楼的浮选机加药。重力给药是最可靠的方式，不需要计量泵，靠液位差和阀门开度控制流量。2号油等易燃药剂要单独存放，远离火源。

搅拌槽布置在浮选机给料端的上方，矿浆从搅拌槽底部的管道自流进入浮选机。搅拌槽的安装高度需要比浮选机的矿浆液面高出2-3米，才能产生足够的自流动力。

泡沫溜槽是浮选车间的重要设施。浮选机刮出的泡沫沿溜槽流向精矿浓缩机，溜槽要有足够的坡度和宽度，防止泡沫堆积堵塞。溜槽最好布置在浮选机的两侧或中央，不占用操作通道。

脱水车间的布局要点

精矿脱水车间和尾矿处理区是流程的末端，布局上相对独立。

精矿浓缩机通常布置在浮选车间外侧，靠近精矿溜槽的出口。浓缩机的中心驱动装置安装在高出地面1.5-2米的平台上，下方是底流泵的安装位置。浓缩机溢流进入回水池，底流通过管道输送至压滤机。

压滤机布置在浓缩机下方，利用高差自流进料。如果高差不够，需要增加进料泵。压滤机前方留出滤板拉出的空间，通常是设备长度的1.5倍。滤布清洗区域要有水源和排水沟，卸饼区域与精矿库衔接。

尾矿浓缩机是选厂地势最低的设备。它应该布置在厂区靠近尾矿库的一侧，底流泵直接向尾矿库输送。浓缩机下方要有足够的高度安装底流泵和管路。事故池要设置在浓缩机旁边，容积不小于一次事故排浆量。

回水池靠近浓缩机的溢流出口，收集所有溢流和车间地面冲洗水。回水泵将水送回生产系统，泵的选型要考虑扬程和防腐蚀要求。

通道与辅助设施的布局

设备布置之外，通道和辅助设施的设计同样重要。

操作通道的宽度不小于0.8米，主通道不小于1.2米。通道上不能有突出物和障碍物，地面要做防滑处理。设备检修通道要考虑大件备件的运输，比如球磨机衬板和浮选机转子需要至少1.5米宽的通道才能通过。

备件和材料库布置在车间的一端或二楼，靠近主要维修区域。钢球库靠近球磨机，药剂库靠近浮选车间，备件库靠近维修工段。每一种物料都有固定的存放位置，取用方便。

配电室和控制室布置在车间的端头或夹层中。配电室要远离粉尘和潮湿区域，变压器室要有独立的通风散热通道。控制室面向生产区域设置观察窗，操作员可以在室内看到主要设备的运行状态。

维修车间配备车床、钻床、电焊机等基本设备，具备小型备件的修复能力。氧气和乙炔瓶要分开存放，远离热源和油脂。

不同规模布局的典型模式

小型选厂（50-100吨/日）采用集中式布局。所有设备集中在一栋厂房内，破碎、磨矿、浮选、脱水按标高分层布置。厂房可以是单层加局部二层，面积约300-500平方米。这种布局紧凑、投资低、操作方便，但各工段之间的干扰较多。

中型选厂（200-500吨/日）采用分栋式布局。破碎车间一栋，磨浮车间一栋，脱水车间独立一栋。车间之间用皮带廊或管道连接。厂房之间有足够的间距，便于设备吊装和通风采光。占地面积约3000-5000平方米。

大型选厂（800-1000吨/日以上）采用模块化布局。每个工段是一个独立的模块，模块之间有标准的接口。破碎模块、磨矿模块、浮选模块、脱水模块可以分期建设、独立运行。占地面积通常超过1万平方米。

布局设计的常见错误

高差设计不足是布局设计中最常见的问题。设计师在图纸上看不出高差的重要性，施工完成后才发现矿浆自流不动，不得不增加渣浆泵。解决方法是设计阶段进行水力计算，确认每一段的自流坡度满足要求。

检修通道过窄是另一个普遍问题。球磨机更换衬板时发现吊装空间不够，浮选机检修时发现人进不去。这些问题的根源是设计时只考虑了正常操作，没有考虑大修更换。应在设备布置图上画出检修所需的吊装半径和通道宽度。

忽视扩建需求导致很多选厂无法低成本扩产。设备基础紧挨着厂房柱子，想在旁边加一台设备要拆房揭瓦。正确的做法是在厂区一端预留扩建接口，按最终规模设计场地标高和公辅设施。

粉尘控制不到位让许多选厂陷入环保困境。破碎车间和皮带转运点没有封闭或除尘效果差，整个车间粉尘弥漫。破碎筛分区域应在设计阶段就配置除尘器，皮带转运点设置密封罩和吸尘口。

岩金矿选矿厂生产线布局设计是一项系统工程，需要同时考虑工艺流程、物料搬运、设备维护、扩建弹性、环保安全和建筑经济性。一个好的布局方案，能让后续十年八年的运营顺畅、成本可控、改造灵活。一个不完善的布局，会在每一天的生产中制造麻烦、消耗利润、限制发展。布局设计没有标准答案，但有通用的原则和经过验证的经验，掌握这些要点，离一个成功的选矿厂就不远了。
