沙铬矿选矿摇床冲程冲次调节：核心参数与操作指南

核心结论速览

• 冲程和冲次是6-S摇床最核心的操作参数，共同决定了矿粒在床面上的分层速度和移动距离

• 沙铬矿选矿摇床冲程冲次调节的原则是：粗粒大冲程小冲次，细粒小冲程大冲次

• 典型调节范围：冲程8-16mm，冲次260-320次/分钟

• 冲程与冲次的乘积（速度系数）应控制在3000-4000 mm·次/分，超出此范围分选效果急剧下降

• 正确的冲程冲次配合可使沙铬矿精矿品位提升2-4个百分点，回收率提升3-5个百分点

一、问题定义：冲程冲次为什么是摇床操作的灵魂

摇床是沙铬矿精选段的核心设备，其分选效果受多个参数影响，但冲程和冲次是最关键的两个动态调节量。许多操作工对这两个参数的认知停留在“大概调一下”，导致精矿带展不开、品位上不去、尾矿中可见明显黑色颗粒。实际上，沙铬矿选矿摇床冲程冲次调节是一项精细工作，需要根据给矿粒度、处理量和精矿目标品位进行定量匹配。

冲程是摇床头带动床面往复运动的位移距离，决定了矿粒在纵向被推送的力度。冲次是每分钟往复的次数，决定了矿粒受力的频率。两者组合形成床面对矿粒的“敲击”节奏。冲程过大或冲次过高，床面振动剧烈，细粒重矿物被震出精矿带；冲程过小或冲次过低，粗粒铬铁矿无法有效向前移动，在床面堆积，精矿带断裂。

沙铬矿选矿摇床冲程冲次调节的目标是：在床面上形成清晰的三带（精矿带、中矿带、尾矿带），精矿带呈完整的扇形展开，宽度150-250mm，边缘整齐无锯齿。下文从原理到实践，给出完整的调节方法和数据支撑。

二、技术原理：冲程冲次对分选行为的作用机制

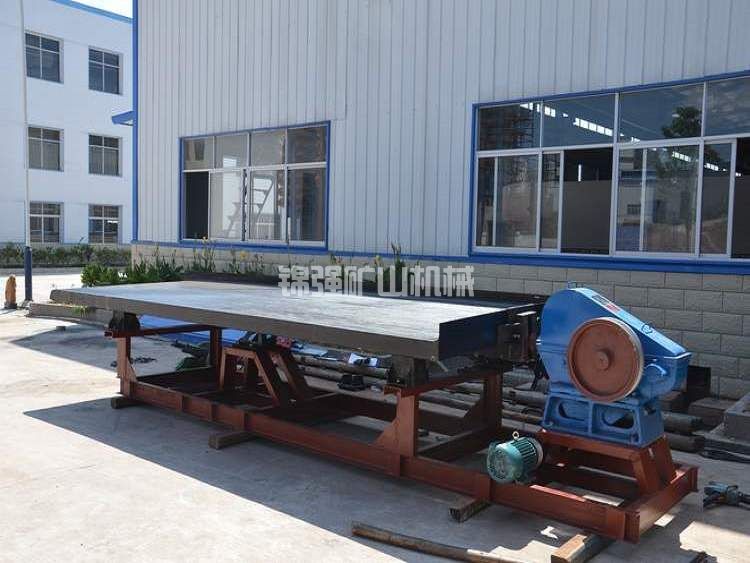

6-S摇床的床面在偏心连杆机构带动下做不对称往复运动。向前冲时速度快（加速度大），向后回时速度慢（加速度小）。矿粒在床面上受到惯性力和摩擦力的共同作用。密度大的铬铁矿与床面的摩擦力大，被床面“拖带”向前移动的距离更长；密度小的脉石摩擦力小，在每次回程中相对向后滑移，逐渐被横向水流冲走。

冲程决定了每次往复运动的位移幅度。冲程越大，床面对矿粒的推送能力越强，粗粒重矿物向前移动越快，但床面振动也越大，细粒级的分层稳定性下降。冲次决定了单位时间内的推送次数。冲次越高，矿粒受到的扰动频率越高，分层速度加快，但细粒脉石容易被夹带进入精矿带。

沙铬矿选矿摇床冲程冲次调节的核心是找到冲程和冲次的最优组合，使得铬铁矿获得足够的纵向移动速度，同时保持床面上矿浆流膜的稳定。这个最优组合与给矿的粒度分布密切相关。粗粒物料需要较大的冲击力来克服惯性，宜采用大冲程（12-16mm）配合中等冲次（260-280次/分）；细粒物料需要高频扰动来促进分层，宜采用小冲程（8-11mm）配合高冲次（290-320次/分）。

工程上常用“速度系数”来综合衡量冲程冲次的作用。速度系数 = 冲程(mm) × 冲次(次/分)。对于沙铬矿摇床，速度系数最佳范围为3000-4000。低于2800时，粗粒铬铁矿移动缓慢，在床面堆积；高于4200时，床面振动过大，细粒脉石混入精矿带。

三、调节方法与步骤

沙铬矿选矿摇床冲程冲次调节的标准流程如下。

第一步：确定给矿粒度特征

取摇床给矿样（粗精矿）进行筛析。测定+0.3mm粗粒占比和-0.074mm细泥占比。粗粒占比超过40%时按粗粒型调节，细泥占比超过25%时按细粒型调节，居中则按混合型调节。

第二步：设定初始参数

根据粒度特征从下表选取初始冲程和冲次。

第三步：开机观察精矿带形态

给矿后观察床面精矿带的形状和宽度。理想状态：精矿带从给矿侧呈扇形展开，宽度150-250mm，边缘平滑，无锯齿状断裂。若精矿带过窄或呈细长条状，说明冲程偏大或冲次偏高，应适当减小。若精矿带过宽且扩散至中矿带，说明冲程偏小或冲次偏低，应适当增大。

第四步：微调优化

每次调整冲程1-2mm或冲次10-15次/分，稳定运行20分钟后再次观察。优先调整冲程，因为冲程变化对分选的影响比冲次更显著。冲程调整到位后再微调冲次。记录每次调整后的精矿品位和尾矿品位变化，建立本矿的操作数据库。

第五步：确认尾矿不带矿

在精矿带形态满意后，检查尾矿带是否有明显的黑色矿物颗粒。若有，说明冲程或冲次仍然偏大，需适当降低；若尾矿带完全没有黑色颗粒，但精矿品位偏低，可尝试略微增加冲程或冲次，提高回收率。

四、技术参数对照表

下表给出了沙铬矿选矿摇床冲程冲次调节在不同工况下的推荐参数及预期指标。

注：表中处理量指单台6-S摇床（1820×1540mm床面）的干矿处理能力。

表中数据表明，细粒物料即使采用小冲程大冲次，精矿品位也难以达到粗粒物料的高度。这是因为细粒铬铁矿中往往混有细泥，难以完全分离。在这种情况下，沙铬矿选矿摇床冲程冲次调节的目标应适当降低品位要求，优先保证回收率。

五、摇床参数与给矿条件的联动

冲程冲次不是孤立参数，需要与横向倾角、冲洗水量、给矿浓度联动调节。下表给出了不同冲程冲次组合下其他参数的推荐配合值。

大冲程低冲次组合下，床面振动幅度大，横向水流应适当减小，防止粗粒重矿物被冲走。同时横向倾角也应减小，使精矿带向给矿侧适当扩展。小冲程高冲次组合下，床面振动频率高但幅度小，可以适当增加横向水流和倾角，帮助细粒脉石快速外移。

在调节沙铬矿选矿摇床冲程冲次时，如果改变了冲程，必须重新检查床头偏心轮的紧固螺栓和连杆轴承间隙。冲程加大后偏心轮受力增大，松动或间隙过大会导致异响和床面跳动。建议每调节一次冲程，就手动盘车检查运动是否顺畅。

六、案例参考：四川某沙铬矿选厂摇床参数优化

四川省凉山州某沙铬矿选厂，精选段配置12台6-S摇床。原操作参数为冲程12mm、冲次300次/分，处理粗精矿粒度-0.3mm占75%。运行中发现精矿品位仅44.5%，尾矿中可见细粒黑色矿物。该厂技术人员认为参数偏向细粒型，但实际给矿中+0.2mm占比仍有30%，属混合偏粗类型，小冲程高冲次导致粗粒铬铁矿移动不足，部分进入尾矿。

重新进行沙铬矿选矿摇床冲程冲次调节试验。将冲程从12mm调至14mm，冲次从300次/分调至275次/分，同时将横向倾角从2.8°调至2.5°，冲洗水量降低10%。调整后观察：精矿带从原120mm宽展至约180mm，扇形完整，边缘清晰。取样化验：精矿Cr2O3品位从44.5%升至47.2%，尾矿品位从1.8%降至1.1%，单台摇床处理量从0.45t/h提至0.55t/h。

该厂将12台摇床全部按新参数调整，总处理量提升，精矿品位达标。年增产精矿约650吨，增收约85万元。本次调节没有增加任何设备投资，仅通过参数优化就实现了显著效益。案例表明，正确的沙铬矿选矿摇床冲程冲次调节是低成本高回报的技术措施。

七、常见技术问题与对策

问题一：精矿带呈“S”形扭曲，不是直线扇形

此现象通常由床面横向倾角不均或冲程冲次不匹配引起。先检查床面支撑点是否松动，用水平仪测量床面横向坡度是否一致。若机械正常，则降低冲次10-20次/分，同时增加冲程1-2mm。扭曲的精矿带会导致精矿与中矿混杂，严重影响品位。

问题二：床面尾矿侧出现大量泡沫和细泥堆积

说明冲次过高或横向冲洗水不足。细泥在床面上不能及时被冲走，积聚成泡沫层。解决方案：适当降低冲次20-30次/分，同时加大横向冲洗水量10%-15%。若无效，检查来复条是否磨损，磨损后细泥容易在槽内沉积。

问题三：精矿带前沿出现“跳矿”现象——矿粒不规则跳动

冲程过大，床面冲击力过强。应立即减小冲程2-4mm。同时检查摇床头的弹簧是否断裂或老化，弹簧失效会导致运动曲线异常。更换弹簧后问题通常解决。

问题四：处理量变化时是否需要重新调节冲程冲次

处理量变化超过±20%时，建议重新微调。处理量增加时，床面矿浆层增厚，需要更强的推送力，应适当增加冲程1-2mm。处理量减少时，应减小冲程或降低冲次，避免床面干涸和精矿带断裂。经验丰富的操作工可以通过调整给矿浓度来部分补偿，但冲程冲次仍是最直接的调节手段。

问题五：给矿粒度突然变粗（如因洗矿筛网破损）

此时应临时增大冲程2-4mm，同时降低冲次20-30次/分，避免粗粒铬铁矿堆积。同时通知上游检修筛网，临时调节只是权宜之计，长期粗粒给矿会损坏床面来复条。

八、结论与建议

沙铬矿选矿摇床冲程冲次调节是精选段最重要的操作技术。粗粒给矿采用大冲程（12-16mm）配合中低冲次（260-285次/分），细粒给矿采用小冲程（8-11mm）配合高冲次（295-320次/分）。速度系数（冲程×冲次）应控制在3000-4000之间。调节时应以精矿带形态为首要判断依据，以尾矿不带黑色颗粒为底线。

对于选厂管理者，建议建立摇床参数的日常记录制度，每班记录冲程、冲次、给矿粒度、精矿品位、尾矿品位五组数据。连续记录一个月后，可以绘制出本矿的“冲程冲次-品位-回收率”响应曲面，找出最优操作区间。同时，每台摇床的床头应定期保养，偏心轮和弹簧的磨损会改变实际冲程，建议每三个月用百分表实测一次冲程，发现偏差及时校正。

如需针对您的沙铬矿粗精矿进行摇床参数优化试验，请提供给矿筛析数据和当前操作参数。我们可以通过实验室小型摇床试验，在3-5个工作日内给出最优冲程冲次组合及预期指标。
