锆英砂矿选矿整线方案：从原矿到合格精矿的全流程设计

先说三个重点

• 锆英砂矿选矿整线方案涵盖从原矿到合格精矿的全部工序，包括洗矿、分级、重选富集、磁选除杂和静电分离五大模块

• 整线方案的设计需要根据矿床类型定制，海滨砂矿和残积型砂矿的设备配置差异显著

• 优秀整线方案的关键在于各段处理能力的匹配和物料衔接的流畅性，单机性能再好衔接不畅也会拖垮全厂

很多人问过我一个问题：“锆英砂选矿整线方案跟单机采购有什么区别？”简单回答——单机是买了一堆零件，整线是买了一台能运转的机器。

前者你可能买到性能很好的螺旋溜槽、摇床、磁选机，但它们之间的衔接、料仓缓冲、浓度调节、矿浆输送这些环节全部要你自己搞定。后者是别人已经替你想好了原矿从一头进去、精矿从另一头出来，中间所有环节都打通了。

锆英砂矿选矿整线方案就是后一种——从原矿仓到精矿仓的完整解决方案。

整线方案的四个构成模块

一套完整的锆英砂矿选矿整线方案，由准备作业、重选富集、脱水干燥、干法提纯四大模块组成。

模块一：准备作业

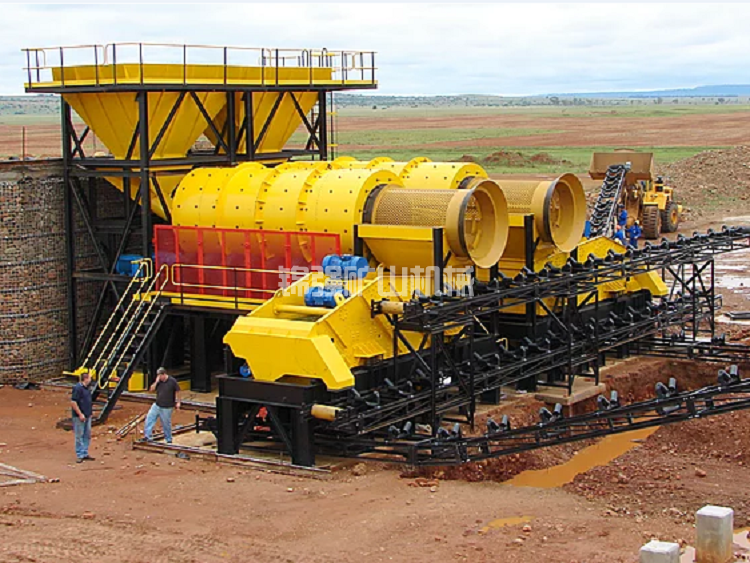

原矿进入选厂后的第一道工序。对于海滨砂矿，准备作业相对简单——格筛除杂、调浆、脱泥。对于残积型砂矿，准备作业要复杂得多——两级洗矿、擦洗剥离、旋流器脱泥、细泥浓密。

准备作业的任务是：把原矿中的砾石和粗杂物筛除，把粘土矿物洗脱，把矿浆浓度调到重选设备的最佳工作范围，把细泥（-0.045mm）部分脱除以降低对重选过程的干扰。

这个模块的价值常被低估。实际上，准备作业做不好，后面的重选设备效率至少打七折。螺旋溜槽的矿浆通道被泥糊死、摇床床面被泥膜覆盖——这些问题都源于准备作业不到位。

模块二：重选富集

锆英砂矿选矿整线方案中的主体模块。螺旋溜槽粗选加摇床精选的组合，利用锆英石与脉石的比重差实现富集，从原矿品位1-5%提升到重选精矿品位40-55%。

螺旋溜槽段的配置通常为粗选加扫选两级。粗选产出重矿物精矿和轻矿物尾矿，轻矿物尾矿进扫选再次回收。扫选精矿返回粗选，扫选尾矿作为最终尾矿排放。抛尾率70-80%，重矿物回收率90-95%。

摇床段的配置为粗选加精选。螺旋溜槽精矿进摇床粗选，产出精矿带、中矿带和尾矿带。精矿带进入摇床精选段，中矿带返回重选流程再处理，尾矿带与螺旋溜槽扫选尾矿合并。摇床精矿品位达到重矿物含量80-92%，ZrO₂ 40-55%。

模块三：脱水干燥

重选精矿的水分在12-20%，干法提纯要求水分低于1%。三级脱水——浓缩机把矿浆浓度从10-15%提到45-55%，过滤机或脱水筛降到10-15%，转筒干燥机降到1%以下。干燥温度120-140℃，出料温度需冷却至50℃以下再进入干法设备。

模块四：干法提纯

磁选加静电分离的组合。弱磁选（0.25-0.35T）去除磁铁矿，强磁选（1.0-1.4T）去除独居石和钛铁矿，静电分离（三段）将金红石和锆英石彻底分开。最终产品为锆英石精矿（ZrO₂≥65%）和金红石精矿（TiO₂≥90%）。

矿床类型决定方案配置

锆英砂矿的矿床类型决定了整线方案中哪些模块要加强、哪些可以简化。

典型海滨砂矿案例

东南亚某典型海滨砂矿，资源量约500万吨，原矿重矿物含量6-9%，锆英石占重矿物比例15-20%，含泥量＜3%，粒度集中在0.1-0.25mm。

整线方案配置相对简洁：给矿仓+皮带输送机+振动筛除杂+螺旋分级机调浆脱泥→螺旋溜槽粗选（一段粗选+一段扫选，Φ1200mm共32台）→摇床精选（粗砂摇床8台）→浓缩机+真空过滤机+转筒干燥机→弱磁选+强磁选+三段静电分离。

系统处理量150-200t/h，年产锆英石精矿约1.5-2万吨，金红石精矿约0.6-0.8万吨。设备投资约600-900万元，吨矿运营成本约12-16元，投资回收期通常6-12个月。

风化残积型砂矿案例

华南某残积型砂矿，资源量约300万吨，原矿ZrO₂品位2.5-3.5%，含泥量20-25%，粒度分布宽0.05-0.5mm，粘土类型以高岭石为主，伴有铁质胶结物。

整线方案配置在准备作业段明显加强：两级洗矿（滚筒洗石机+槽式擦洗机）→水力旋流器脱泥→调浆→螺旋溜槽粗选（两段粗选+一段扫选，Φ1500mm共24台）→摇床精选（粗砂床和细砂床各6台）→浓缩过滤干燥→磁选+静电分离。

洗矿脱泥段设备投资占整线的25-30%，比海滨砂矿项目高出15个百分点。系统处理量30-50t/h，年产锆英石精矿约4000-6000吨。设备投资约450-700万元，吨矿运营成本约25-35元（洗矿段电耗和水耗较高），投资回收期约14-20个月。

两相对比，残积型砂矿由于含泥量高、粒度分布宽，增加了两级强力洗矿和更精细的分级环节，同样的精矿产量对应的原矿处理量更大，设备配置和处理成本都显著高于海滨砂矿。

整线方案的核心设计原则

处理能力匹配原则

整线各段设备的处理能力必须从前往后逐级匹配。粗选段处理量最大，按原矿量设计。精选段和干法段的处理量按精矿产率设计，远小于粗选段。

常见的错误是各段设备按各自的“最大处理能力”选型，结果粗选段出来的精矿量只有设计值的一半，摇床吃不饱、磁选机空转，投资浪费不说，运行成本还高。正确的做法是先算物料平衡，确定各段的实际通过量，然后选型。

物料衔接流畅性原则

设备之间的衔接是整线方案的隐形杀手。常见的问题包括：上一段设备的出料口比下一段设备的进料口高差不够，物料下不去；管道弯头太多矿浆沉积堵管；缓冲矿箱容积太小调节能力不足；泵的扬程不够打不上去。

这些问题在图纸上不容易发现，设备装好了才发现，改起来就费劲了。整线方案设计阶段，总包方的经验和技术水平就体现在这些细节上。

浓度调节灵活性原则

矿浆浓度从准备作业到重选作业不断变化。洗矿段浓度低（10-15%），脱泥后需要浓缩到25-30%再进螺旋溜槽。螺旋溜槽精矿浓度30-40%，进摇床前需要加水稀释到18-22%。这些浓度变化需要在流程中设置调节点——脱水斗、加水阀门、浓度计——保证各段设备都在最佳浓度下工作。

浓度调节点设计得好的整线方案，操作工在控制室就能完成大部分调节工作，不用扛着水管满厂跑。

自动化控制系统

自动化控制已经成为整线方案的标配。对于操作人员短缺、用工成本上升的选厂来说，自动化投入的回本周期通常不超过一年。

控制系统架构

PLC作为控制核心，工控机作为人机交互界面。主要控制回路包括：给矿量控制（皮带秤+变频调速给矿机）、矿浆浓度控制（浓度计+自动加水阀）、螺旋溜槽分配器压力控制（压力变送器+电动调节阀）、摇床冲程频率控制（变频器）、干燥机温度控制（热电偶+燃气/燃煤调节阀）、静电分选机电压控制（高压电源+PLC模拟量输出）。

控制逻辑

给矿量控制：皮带秤实时测量给矿量，与设定值比较，PLC输出信号调节变频给矿机转速，保持给矿量稳定在设定值±5%范围内。

矿浆浓度控制：浓度计安装在螺旋溜槽给矿管上，实测浓度与设定值（25-30%）比较，PLC调节加水阀开度，浓度偏差超过±1%时自动纠偏。

干燥机温度控制：干燥机出口温度设定120-140℃，PLC根据实测温度调节热风炉的燃料供给量，温度偏差超过±3℃时自动调节，超过±10℃时报警提示操作工检查。

操作界面

工控机设总览画面展示全流程设备和工艺参数，趋势画面记录关键参数的24小时变化曲线，报警画面显示故障信息和历史记录。操作工通过点击设备图标即可查看运行状态和修改设定参数，无需到现场操作设备。

投资构成与经济分析

海滨砂矿（150-200t/h规模）

设备投资600-900万元，土建投资200-300万元，安装调试100-150万元，合计900-1350万元。吨矿运营成本12-16元（不含采矿），年处理量90-120万吨，年运营成本约1100-1900万元。年产锆英石精矿1.5-2万吨，金红石精矿0.6-0.8万吨，年产值约2.5-4亿元。投资回收期6-12个月。

残积型砂矿（30-50t/h规模）

设备投资450-700万元，土建投资150-250万元，安装调试80-120万元，合计680-1070万元。吨矿运营成本25-35元（不含采矿），年处理量18-30万吨，年运营成本约450-1050万元。年产锆英石精矿0.4-0.6万吨，金红石精矿0.15-0.25万吨，年产值约0.7-1.2亿元。投资回收期14-20个月。

整线方案的适用边界

适用场景：原矿ZrO₂品位≥1.5%；资源量≥100万吨（保证5年以上服务年限）；有稳定的采矿和供电供水条件；环保手续齐全。

不适用场景：资源量小于50万吨（整线投资的固定成本分摊太高）；原矿品位低于1%（吨矿成本过高）；没有稳定的电力供应（整线装机功率200-400kW）。

方案设计需要的数据

设计一套锆英砂矿选矿整线方案，以下数据是必不可少的：

矿床类型（海滨砂矿/河流冲积砂矿/残积型砂矿）；原矿重矿物含量和组成；锆英石的品位和嵌布粒度；金红石、钛铁矿、磁铁矿等伴生矿物的种类和含量；含泥量和粘土矿物类型；原矿的粒度分布曲线；水、电、路、场地等建设条件。

下一步

把你的矿床勘探报告和矿样寄过来。先做选矿试验确定工艺流程和操作参数，再用试验数据做整线方案设计和投资框算。方案涵盖从原矿受料仓到精矿包装的全部设备配置、布置和操作参数。试验周期约4-6周，方案设计约2-3周。数据到位，整线方案和报价一起出。获取详细技术参数表和报价，请联系我们获取定制化的整线方案设计服务。
