含泥金矿选矿设备怎么选？

先给核心结论：

• 含泥金矿选矿设备选型的核心原则是“先脱泥、后选别”，脱泥设备是决定后续选别效果的关键

• 浮选工艺：首选洗矿脱泥设备（圆筒洗矿机+高频振动筛+水力旋流器），浮选设备建议采用浮选柱与浮选机联合配置

• 氰化工艺：核心设备包括高效浓密机（浸前浓缩）、搅拌浸出槽、炭吸附槽、三级逆流洗涤浓密机

• 无论哪种工艺，渣浆泵、管道、阀门等过流件应选用耐磨聚氨酯材质，应对矿泥的磨蚀

• 含泥金矿选矿设备选型的投资决策应基于小型试验结果，不宜直接套用常规金矿的配置

一、含泥金矿选矿设备选型的特殊性

含泥金矿选矿设备选型为什么比常规金矿复杂？因为黏土的存在改变了整个工艺流程对设备的要求。常规金矿选厂使用的破碎、筛分、磨矿、浮选设备，到了含泥金矿这里经常“水土不服”：振动筛筛网糊堵、水力旋流器分级效率低下、浮选槽矿浆翻花不均匀、浓密机溢流跑浑。

这些问题不是设备质量不好，而是选型时没有考虑矿泥的特性。含泥金矿选矿设备选型必须从“矿泥会怎么干扰这台设备”的角度出发，反向推导设备应该具备什么特性。

以下从预处理、磨矿、浮选、氰化、固液分离、输送六个环节，逐一分析设备选型要点和推荐配置。

二、预处理设备选型：洗矿与脱泥

洗矿脱泥是含泥金矿选矿设备选型的第一道关口，也是最重要的环节。目标是将入磨或入浮选的矿泥含量降至8%以下。

圆筒洗矿机：用于粗洗阶段，处理原矿中的大块和黏土。选型要点：直径1.5-2.5米，长度6-9米，转速8-12转/分钟。筒内需设置扬料板和高压喷淋管，水压0.3-0.5兆帕。处理量对应选厂规模，日处理500吨选厂推荐Φ2.0×7米或Φ2.5×8米。材质选用耐磨钢板，内衬可更换的高锰钢衬板。

槽式擦洗机：用于高含泥（>25%）或黏土顽固的矿石，安装在圆筒洗矿机之后。双螺旋结构，螺旋直径600-1000毫米，长度4-6米，转速15-25转/分钟。擦洗机对顽固黏土的剥离效果优于圆筒洗矿机，但能耗较高，非必要不配置。

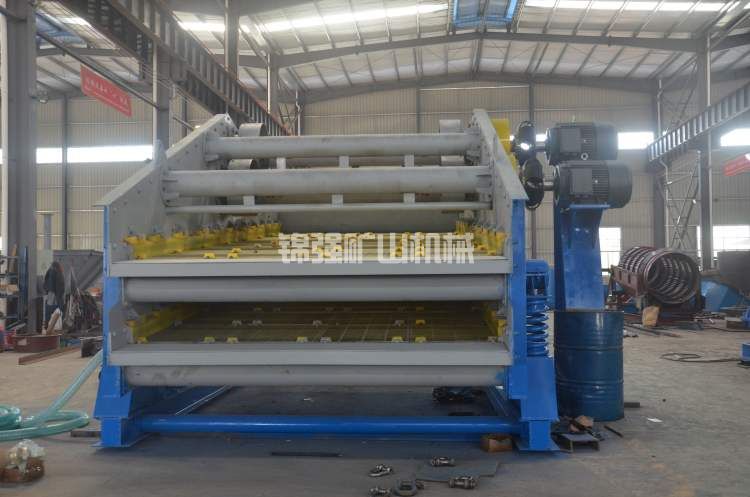

高频振动筛：用于洗矿后的分级和脱水。筛孔通常为2-3毫米，筛网材质选用聚氨酯，不易堵塞且耐磨。筛面宽度1.2-1.8米，长度2.4-3.6米。含泥金矿选矿设备选型中，高频振动筛的关键参数是振动频率（20-50赫兹可调）和振幅（2-5毫米）。聚氨酯筛网比金属筛网寿命长3-5倍。

水力旋流器：用于脱泥和分级。处理含泥矿浆时，旋流器容易发生底流夹细、溢流跑粗。选型要点：直径250-350毫米，锥角10°-15°（小锥角有利于细粒分离），给矿口采用渐开线或螺旋线方式减少紊流。耐磨内衬优先选择聚氨酯或碳化硅，寿命是普通橡胶的2-3倍。一组旋流器通常并联2-4台，便于调节和备用。

三、磨矿设备选型

含泥金矿的磨矿设备选型要避免过磨产生次生矿泥。球磨机和棒磨机各有优劣。

棒磨机：更适合含泥金矿。钢棒的线接触研磨方式比钢球的点接触方式研磨作用更温和，产生的次生矿泥少20%-30%。推荐格子型棒磨机，排料顺畅不易过磨。规格对应处理量：日处理200吨选厂推荐Φ1.5×3.0米，500吨推荐Φ2.1×3.6米，1000吨推荐Φ2.7×4.0米。

球磨机：如果必须使用球磨机，应控制钢球充填率（35%-38%，低于常规的45%），并采用较大的钢球直径（Φ70-80毫米为主），减轻研磨强度。格子型优于溢流型，可及时排出合格粒级。

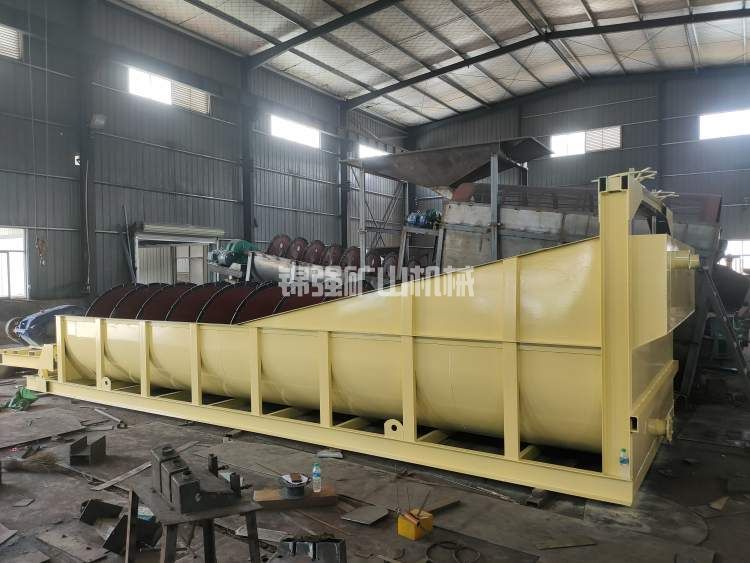

分级设备：与磨机构成闭路。螺旋分级机（FLG系列）处理含泥矿浆时比水力旋流器更稳定，不易堵塞。推荐使用高堰式单螺旋或双螺旋分级机，溢流堰高度可调。如果使用水力旋流器，应选用大直径（Φ350-500毫米）、低锥角（10°），并在给矿管路上加装除屑装置。

四、浮选设备选型

对于采用浮选工艺的含泥金矿，含泥金矿选矿设备选型中浮选设备是关键。

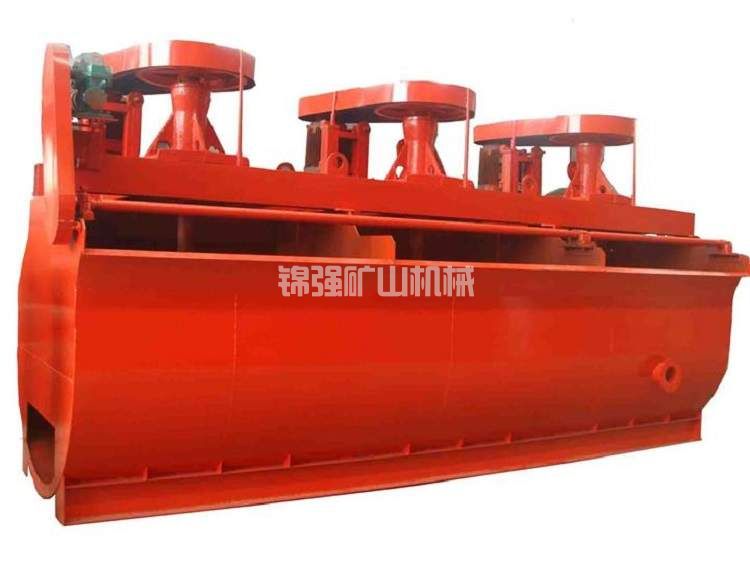

浮选机：常规机械搅拌式浮选机（XCF/KYF型）在含泥矿浆中容易发生“沉槽”和“翻花”问题。选型要点：叶轮线速度不宜过高（6-7米/秒），避免矿泥在叶轮腔堆积；槽体深度适当增加（1.2-1.5米），延长矿浆停留时间；充气量调节范围宽（0.5-1.5立方米/平方米·分钟）。推荐自吸式与充气式联合使用，粗选、扫选用充气式，精选用自吸式。

浮选柱：对细粒和含泥矿浆的分选效果优于浮选机。浮选柱内无机械搅拌，依靠气泡与矿浆逆流接触完成分选，矿泥干扰较小。选型要点：柱高8-12米，直径根据处理量计算（一般1.0-2.5米），微泡发生器选用多孔介质或射流式。含泥金矿选矿设备选型中，浮选柱推荐用于精选段，可显著提高精矿品位。

柱-机联合配置：这是目前含泥金矿浮选的最优方案。粗选和扫选用浮选机（处理量大、操作灵活），精选用浮选柱（分选精度高）。某金矿采用柱-机联合后，回收率提高2.44个百分点，精矿品位提高5克/吨。

浮选辅助设备：搅拌槽（调浆）需选用高效叶轮，转速150-300转/分钟，保证矿浆充分分散；药剂添加系统应具备多点、可调功能，适应分段加药的需要。

五、氰化浸出与吸附设备选型

对于采用全泥氰化工艺的含泥金矿，设备选型重点在浓缩、浸出和吸附环节。

高效浓密机（浸前浓缩）：将20%-25%的分级溢流浓缩至42%-48%。选型要点：直径6-15米，单位面积处理量0.8-1.2吨/平方米·小时。高效浓密机比普通浓密机多一层倾斜板或絮凝剂添加装置，底流浓度可提高5-10个百分点。含泥矿浆中絮凝剂添加系统必须精确，建议采用自动配药和变频加药泵。

搅拌浸出槽：用于氰化浸出。含泥矿浆黏度高，需要更强的搅拌能力。选型要点：高径比1.2-1.5，底部为锥形（利于排砂）；叶轮采用双层、大直径（槽径的40%-50%）、低转速（80-120转/分钟）；槽内设导流筒，形成循环流场；充气管路位于叶轮下方。材质选用碳钢内衬橡胶或环氧玻璃钢，耐氰化物腐蚀。

炭吸附槽：用于CIP工艺。与浸出槽结构相似，但需增加活性炭隔炭筛。隔炭筛是关键易损件，筛缝宽度0.6-1.0毫米，材质选用不锈钢或聚氨酯。空气提升泵用于串炭，比机械泵对炭的破损小。

三级逆流洗涤浓密机：用于浸出尾矿的洗涤。三台同规格高效浓密机串联，末级加水洗涤。选型要点：直径6-10米，底流浓度50%-55%，洗涤水与矿浆逆向流动。含泥金矿选矿设备选型中，逆流洗涤系统的设计直接决定总回收率，不可省略。

解吸和电积设备：载金炭解吸采用高温高压解吸系统，解吸温度140-160℃，压力0.5兆帕。电积槽选用矩形或圆形，阴极板材质为钢棉或扩展金属网。成套设备标准化程度高，选型时关注解吸效率和能耗指标。

六、固液分离与尾矿处理设备选型

含泥金矿的固液分离是选型难点，直接影响回水利用率和尾矿处置成本。

高效浓密机（尾矿浓缩）：与浸前浓缩类似，但处理量更大。选型要点：直径12-18米，配自动提耙装置（防止矿泥沉积压耙）。絮凝剂添加点是关键，通常设在进料管中心筒，使絮凝剂与矿浆充分混合。

隔膜压滤机：尾矿脱水的主流设备。选型要点：过滤面积200-400平方米，滤室厚度30-35毫米，进料压力0.8-1.0兆帕，压榨压力1.0-1.2兆帕。隔膜压滤机的二次压榨功能可将滤饼含水率从25%降至18%-20%。滤布选用单丝聚丙烯，抗堵塞性能好。含泥矿浆压滤周期较长，需预留备用压滤机。

板框压滤机：成本较低，但滤饼含水率高（25%-30%），适合对含水率要求不严格的场合。

陶瓷过滤机：用于精矿脱水，滤饼含水率可降至8%-10%。但含泥量高的精矿容易堵塞陶瓷滤板，需配合反冲洗和酸洗，维护成本较高。选型时需谨慎评估。

七、输送设备与耐磨件选型

含泥金矿中石英和硫化矿物对输送设备的磨损不容忽视。含泥金矿选矿设备选型中，渣浆泵和管道的耐磨性直接影响运行成本。

渣浆泵：选用重型渣浆泵（如ZJ系列），叶轮和护套材质为耐磨高铬铸铁（Cr26以上）或聚氨酯。聚氨酯叶轮重量轻、耐磨好，但耐温不超过80℃。泵转速控制在800-1200转/分钟，低转速可延长寿命。密封选用副叶轮+填料组合，适合输送含泥浆体。

管道：矿浆输送管选用内衬耐磨聚氨酯的钢管，弯头处衬层厚度增加至15-20毫米。尾矿管可选用超高分子量聚乙烯管（UHMWPE），耐磨且摩擦阻力小。阀门选用耐磨刀闸阀或陶瓷阀门，普通闸阀在含泥矿浆中很快磨损。

八、设备配置方案参考

以下给出日处理500吨含泥金矿（浮选工艺）的设备配置清单及投资估算。

以上不含土建、安装和辅助设施。氰化工艺的设备配置需增加浸出槽、吸附槽、解吸电积系统等，总投资约800-1200万元。

九、案例参考：河南某含泥金矿选矿设备选型实践

河南某含泥氧化金矿，原矿金品位2.5-3.0克/吨，含泥量18%-22%，蒙脱石含量高。原选厂设备配置不合理：无洗矿机，破碎后直接入球磨；浮选机为老旧XJK型；无浓密机，尾矿直排。生产指标差，回收率仅55%。

技术改造中的含泥金矿选矿设备选型方案：

• 增加Φ2.0×7米圆筒洗矿机+GPS-1600高频振筛+Φ250×4旋流器脱泥

• 更换球磨机为Φ2.1×3.6米格子型棒磨机，钢棒填充率38%

• 浮选设备更新为XCF/KYF-8浮选机（6槽）+Φ1.2米浮选柱（1台）柱-机联合

• 增加NZG-12高效浓密机用于尾矿浓缩

• 增加一台250平米隔膜压滤机尾矿干排

• 所有渣浆泵更换为聚氨酯过流件

改造后指标：入浮选含泥量降至7%，浮选回收率提升至81%，尾矿金品位0.32克/吨。设备运转率从82%提升至93%，维修费用降低40%。年处理矿石15万吨，年增金产量约10公斤，年增效益约480万元。设备改造总投资约300万元，投资回收期约8个月。

十、常见技术问题

问题一：含泥金矿选矿设备选型中，哪些设备最容易选错？

最常选错的是水力旋流器和渣浆泵。旋流器直径过小、锥角过大，会导致脱泥效率低、底流产率不足；渣浆泵转速过高、材质普通，导致叶轮寿命仅1-2个月。建议旋流器直径≥250毫米、锥角≤12°，渣浆泵选用聚氨酯或高铬材质、转速≤1000转/分钟。

问题二：预算有限的情况下，哪些设备不能省？

洗矿脱泥系统（圆筒洗矿机+振动筛+旋流器）绝对不能省。这是含泥金矿选矿设备选型中的底线。其次，渣浆泵和管道的耐磨材质不能省，否则频繁停机更换备件的损失远大于设备差价。浮选柱可以暂时用浮选机替代，但洗矿脱泥不可省略。

问题三：含泥金矿选矿设备是否需要全部选用进口品牌？

不需要。国产设备在洗矿、磨矿、浮选、压滤等方面已经非常成熟，性价比远高于进口。只有部分高精度仪表（如在线pH计、氰根检测仪）和特殊材质（高性能聚氨酯）可能需要进口。国产设备的维护和备件供应也更方便。

问题四：选型后如何验证设备匹配性？

建议在设备安装前进行小型或半工业试验。取代表性矿样，在实验室或中试线上模拟全流程，验证各设备的最佳操作参数。试验成本约5-10万元，但可避免数百万元的投资失误。对于大型项目，建议在设备采购合同中约定现场性能考核条款。

十一、结论与建议

含泥金矿选矿设备选型的核心原则是“先脱泥、后选别”。洗矿脱泥设备是决定后续所有设备能否正常工作的基础，不可省略。浮选工艺优先选用柱-机联合配置，氰化工艺必须配置浸前浓缩和逆流洗涤。渣浆泵、管道、阀门等过流件应选用耐磨聚氨酯或高铬铸铁材质，以应对矿泥磨蚀。

几点建议供参考：

第一，选型前必须做小型选矿试验。含泥金矿的矿石性质差异大，同一套设备在不同矿山的表现可能完全不同。试验数据是选型的唯一可靠依据。

第二，优先保障洗矿脱泥环节的投入。这是含泥金矿选矿设备选型中回报率最高的部分，不可压缩。

第三，在设备配置上预留余量。含泥金矿的含泥量常有波动，设备能力应按最大含泥量的120%设计。

第四，重视耐磨材料的选用。聚氨酯和高铬铸铁的初始成本高，但综合寿命成本远低于普通材料。
