锡矿选矿厂设备布局优化方案

“设备都买回来了，厂房也盖好了，但生产线就是不顺。矿浆流不顺畅，经常堵管；设备之间距离太远，操作工跑断腿；物料来回倒运，浪费时间和能耗。”

这些问题，根源都在布局。设备布局不是把设备随便往厂房里一摆就完事了。好的布局，能让矿浆自流、物料顺行、操作方便、检修容易。不好的布局，天天堵管、天天倒运、天天扯皮。

今天我把锡矿选矿厂设备布局的核心原则和优化方案从头到尾讲清楚。新建厂怎么布、老厂怎么改，都有说法。

先搞懂这几点

布局的核心是“矿浆自流”。能靠重力流的不要用泵送，能一次提升的不要两次提升。泵越多，能耗越高、维护越麻烦、故障点越多。

布局要考虑“操作”和“检修”两个维度。操作工走的路要短，巡检要方便；维修工拆设备要有空间，吊装要有通道。

布局不是“一次性”的。生产线运行后，根据实际情况不断微调、优化，永远有改进空间。

布局的核心原则

原则一：高差优先

选矿厂利用地形高差布置设备，是成本最低、运行最稳的方式。原矿仓放在最高处，靠重力给入粗碎。粗碎产品用皮带或溜槽输送，尽量减少垂直提升。中细碎和筛分依次向下布置。磨矿和选别放在下一级。精矿脱水和尾矿排放放在最低处。

理想的情况是找一块有天然坡度的场地，20到30米的高差就能满足大部分自流要求。没有天然坡度的，建台阶式厂房，用钢结构架空设备。

原则二：流程顺行

物料走的路径不能来回折返。从原矿到精矿，应该是“一条线”往前走，不走回头路。不该有交叉、不该有迂回、不该有倒运。

矿浆溜槽的走向和坡度要算准。坡度太小会淤积，坡度太大磨损快。一般矿浆溜槽坡度8%到15%，粗颗粒取大值、细颗粒取小值。

原则三：操作集中

操作工经常去的区域要集中布置。跳汰机、摇床、浮选机这些需要频繁调节的设备，放在同一片区域。操作平台要连通，走道要宽敞。控制室要能看到主要设备，玻璃窗要大、视野要好。

原则四：检修方便

每台设备周围留出检修空间。电机和减速机旁边要有拆卸空间，轴承和联轴器要能够得着。大型设备上方设检修葫芦或行车轨道，吊装通道要畅通无阻。

设备之间的间距不是越小越好。挤在一起省了土建，但以后换个电机都要拆墙，得不偿失。

砂锡矿选厂的布局方案

砂锡矿流程短、设备少，布局相对简单，但细节很重要。

原矿受料区

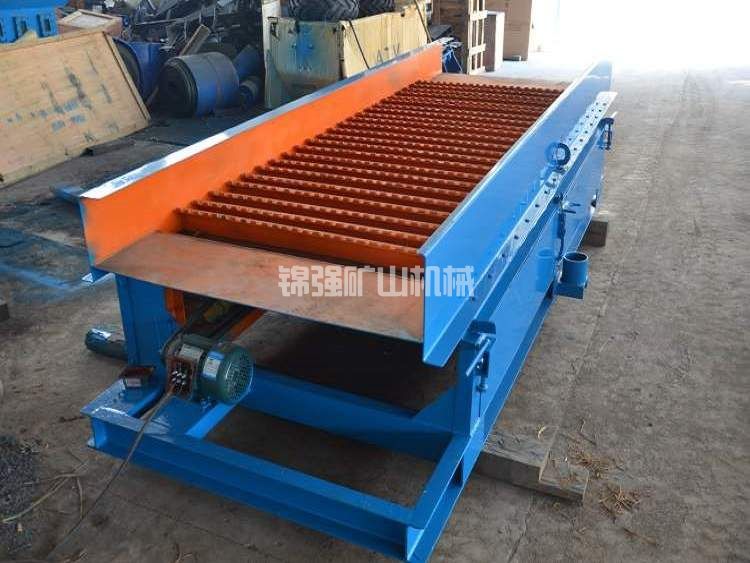

原矿堆场靠近受料仓，铲车运距不超过50米。受料仓上方设格筛，筛上大块用人工或机械清理。受料仓出口接板式给料机，给料机倾角不宜太大，防止物料滑落。

洗矿筛分区

滚筒筛是砂锡矿的核心设备，要放在整个选厂的最高点。滚筒筛的筛上废石用皮带机运到废石堆场，皮带坡度控制在18度以内。筛下矿浆靠重力流入下一级。

滚筒筛操作面要留足空间。清理筛网、更换筛板、检修喷淋管，都需要人站的位置。筛子两侧和后方至少留1.5米。

脱泥区

脱泥斗或旋流器组放在滚筒筛下方，利用高差自流入料。脱泥斗的溢流槽要通畅，溢流管线坡度不小于5%。沉砂用砂泵扬送到下一级。

旋流器组要集中布置，操作平台要连通。旋流器的给料泵放在旋流器下方，缩短吸入管长度。

重选区

跳汰机、螺旋溜槽、摇床是重选的主力设备，数量多、占地面积大，要统一规划。

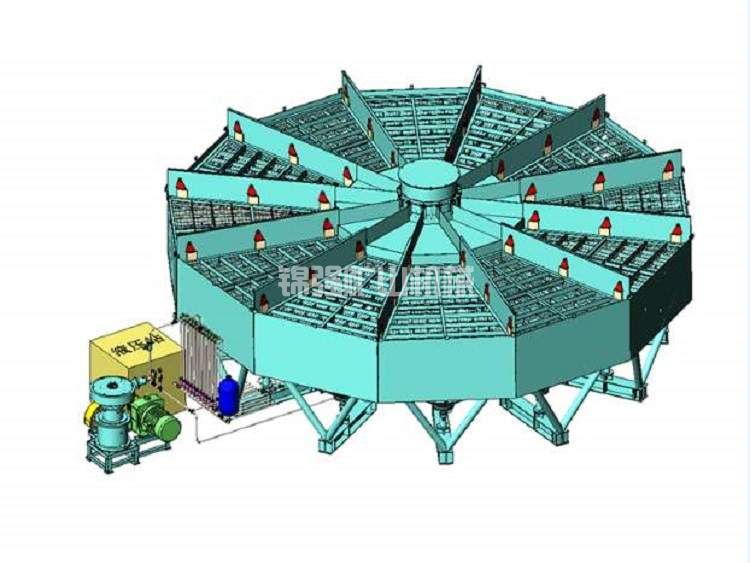

跳汰机最好放在脱泥斗下方，利用高差自流给料。多台跳汰机一字排开，操作面朝向同一侧。跳汰机的精矿和尾矿溜槽要分明，防止串矿。

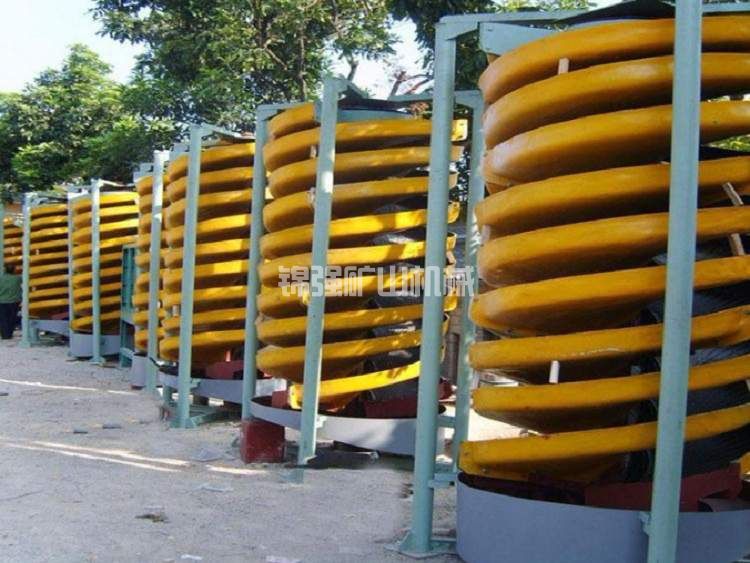

螺旋溜槽数量多，可以分层布置。楼上放螺旋溜槽，楼下放接矿斗和溜槽。螺旋溜槽本身不耗电，但给料分配器需要位差，给料箱要放在更高位置。

摇床是占地面积最大的设备，要单独设摇床车间。双层摇床能节省占地，但要考虑上层床面的操作和检修。摇床按“背靠背”或“面对面”排列，中间留操作通道，两侧留检修通道。摇床的给料斗、冲洗水、精矿槽、中矿槽、尾矿槽要统一配置。

脱水区

精矿脱水设备靠近精矿仓布置。陶瓷过滤机或压滤机放在摇床车间附近，精矿溜槽直接接入。滤液回流到系统，管路要通畅。

尾矿脱水设备一般放在选厂边缘，靠近尾矿库或干排场地。浓密机和压滤机要留足操作和检修空间。

岩锡矿选厂的布局方案

岩锡矿多了破碎和磨矿，布局更复杂，要求也更高。

破碎区

破碎是高差最大的工段。原矿仓在最高点，粗碎（颚破或旋回破）在料仓下方。粗碎产品用皮带机输送，尽量用平皮带或少爬坡，减少提升高度。

中细碎和筛分放在下一层。圆锥破碎机和振动筛可以分层布置，也可以同层布置。同层布置的话，振动筛要放在破碎机上方，筛上物料靠重力返回破碎机。

破碎车间的粉尘大，要封闭并配除尘。封闭是为了不把粉尘扩散到其他车间，也是为了保护操作工的健康。

磨矿区

磨矿车间紧邻破碎车间，破碎产品用皮带机或提升机送入磨矿仓。磨矿仓缓冲能力要够，至少存4到8小时矿量。

球磨机和分级机（或旋流器）是最主要的设备。球磨机基础要厚重、与周围建筑脱开，减少振动传递。旋流器组放在球磨机上方，利用高差自流给料。

磨矿车间的起重能力要够。球磨机衬板单块重几十上百公斤，更换需要用行车吊装。行车起吊能力按最重部件加安全系数选。

选别区

重选设备的布局与砂锡矿类似，但摇床数量更多，需要更大的车间。选别车间最好紧邻磨矿车间，磨矿产品用泵或溜槽送入。

如果需要浮选，浮选机要布置在台阶式厂房。粗选、扫选、精选依次向下，利用高差自流。浮选药剂要集中配制、集中添加，药剂管路要清晰。

如果需要磁选和电选，这些设备对粉尘敏感，要放在独立的洁净区域。磁选机前面加除铁器，防止铁件损坏磁选机。电选机对湿度敏感，车间内要控制湿度。

辅助设施

药剂制备间靠近浮选车间，方便药剂输送。化验室靠近磨矿和选别车间，取样方便。维修车间和备件库靠近主要设备区，缩短维修响应时间。配电室靠近负荷中心，减少电缆长度。

老厂布局改造

老厂布局不合理是常态，但大改成本高，要分步实施。

第一步：打通瓶颈

找堵点。哪段经常堵管、哪台设备经常空转、哪里操作工跑得最勤。这些就是瓶颈，优先改。

溜槽坡度不够的，加高支架、加大坡度。弯头太多太急的，改成大半径弯头。泵扬程不够或者过大的，重新选型或加变频。

第二步：减少倒运

设备之间距离太远、物料需要多次转运的，加皮带机或溜槽直接连接。实在没法直接连的，优化转运点设计。减少中间料仓，能直通就直通。

第三步：优化操作区域

操作工经常跑的几个点，在中间加一个“操作岛”。放椅子、放工具、放对讲机，让工人有个歇脚的地方。主操作区域加装工业摄像头，中控室能看到，减少巡检频率。

布局优化的几个细节

溜槽设计要遵循“坡度够、弯头少、缓冲好”的原则。粗颗粒物料溜槽坡度不小于10%，细颗粒不小于8%。能用直线溜槽不用弯头，必须用弯头时用大半径。落料点加缓冲台阶或缓冲板，减少冲击和磨损。

平台和通道要合理。操作平台宽度不小于1.2米，主通道不小于2米。平台要防滑、有护栏。跨越溜槽或管道的地方加过桥。大型设备周围要留足检修通道，设备间距不小于1.5米。电机和减速机侧留出拆卸空间。

管道布置要清晰。不同介质的管道用不同颜色标识。水管蓝色、矿浆管灰色、油管黄色、药剂管绿色。管道尽量沿墙或沿柱敷设，不占地面。管道要有坡度，低点设放空口。阀门和仪表要装在方便操作和读数的位置。

照明和通风要跟上。操作区域照度不低于200勒克斯，检修区域不低于100勒克斯。破碎和磨矿车间要强制通风，减少粉尘积聚。重选车间要保持空气流通，减少潮湿腐蚀。

布局优化带来的效益

好的布局，效益是看得见的。

云南某砂锡矿老厂改造前，矿浆从滚筒筛到跳汰机要经两次泵送，经常堵管，清理一次要半天。改造后利用高差自流，泵从3台减到1台，堵管从每月十几次降到零。一年省电费加减少停机损失约40万，改造投入不到10万，三个月回本。

湖南某岩锡矿新建厂时按“台阶式”布局设计，充分利用山坡地形。原矿仓到粗碎高差15米，粗碎到中碎高差12米，中碎到磨矿高差18米。矿浆基本靠自流，全厂砂泵数量比同类选厂少三分之一。每年电费节省近百万元。

锡矿选矿厂的设备布局，不是画几张图就能定下来的。要到现场踏勘，要算高差、要跑流程、要模拟操作。好的布局，能让生产线运行十年不出大问题。差的布局，天天堵、天天修、天天烦。

如果你正在规划新厂或者想改造老厂，把场地条件和工艺流程发过来。我帮你做一个布局方案，从总图到车间、从高差到通道，一项一项优化到位。土建还没动工的时候改图纸最省钱，等厂房盖好了再改，代价就大了。
