某锡矿选矿厂设备更新案例：旧线改造后效益提升

“设备用了快十年，回收率从75%掉到了68%，电费越来越高，维修越来越频繁。换新线要上千万，不换又眼看着一天天亏。”

这是云南某锡矿选矿厂老板去年跟我说的原话。这家厂日处理300吨岩锡矿，设备还是十年前的老配置——两级破碎、一台球磨机、螺旋分级机、活塞跳汰机、几十台单层摇床。厂子开了八年，前五年还行，最近三年一年不如一年。

后来我们做了一次系统的设备更新改造。不是全拆全换，而是“换芯留壳”——主体结构保留，核心部件和工艺流程全面升级。花了不到300万，达到了什么效果？回收率从68%提到76%，处理量从280吨/天提到330吨/天，电耗降了18%，一年新增效益近600万。不到半年就收回了改造成本。

今天把这个案例完完整整讲出来。哪些设备换了、哪些留了、花了多少钱、赚了多少，一笔一笔算给你听。

改造前的情况

这家选厂处理的是岩锡矿，原矿品位0.45%到0.55%，锡石嵌布粒度中等，-200目占60%左右时可以较好解离。

原来的工艺流程是：两段破碎（颚破加锤破）、一段闭路磨矿（球磨机加螺旋分级机）、跳汰粗选、摇床精选。

问题出在好几个地方。锤破代替圆锥破，过粉碎严重，锡石在破碎段就碎了不少，细粒锡石在后续重选中大量流失。螺旋分级机分级效率只有35%左右，溢流跑粗，大量已解离的锡石返回磨机再磨，造成过粉碎。活塞跳汰机的橡胶膜老化快、脉动波形不可调，分选效率低，粗粒锡石回收不干净。摇床全是单层的，台数多、占地大、操作工累。全厂手动操作，没有仪表、没有变频，电耗高、指标波动大。

现场考察时取的样数据显示，尾矿品位高达0.16%，其中-0.074mm粒级的金属损失率超过30%。这意味着大量的细粒锡石根本没收上来，直接排走了。

改造方案

不改土建、不改厂房结构，这是老板的核心要求。所有更新都在原有设备基础上进行，尽量利用原有基础和管路。

破碎段：锤破换圆锥破

原有锤破拆掉，原地安装一台二手PYB1750圆锥破。基础稍微改造，加高底座、重新预埋地脚螺栓。圆锥破产品粒度均匀，过粉碎率从15%降到5%以内。这台二手圆锥破花了18万，加上安装调试共25万。

磨矿分级段：螺旋分级机改旋流器组

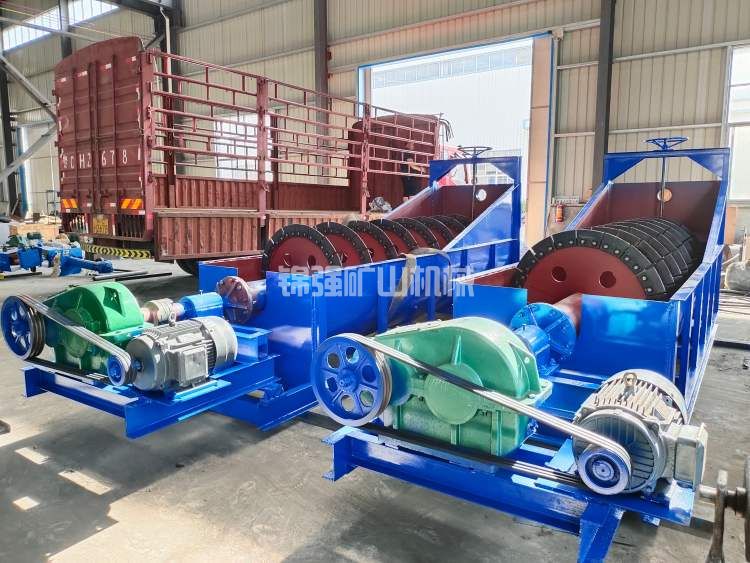

螺旋分级机保留作为备用，在旁边加装一组水力旋流器（4台直径250毫米）。原有分级机的电机和基础不动，新装旋流器组利用原有平台空间。旋流器组分级效率从35%提到70%，溢流粒度稳定在-200目占65%到70%。旋流器组加给料泵、管道、阀门，共投入22万。

重选段：活塞跳汰机改锯齿波跳汰机

四台活塞跳汰机全部拆除，换成三台JT5-2型锯齿波跳汰机。安装位置和基础基本吻合，只需小改。锯齿波跳汰机没有橡胶活塞膜，故障率低，分选效率高。三台新跳汰机加安装共36万。

精选段：单层摇床改双层摇床

原有42台单层摇床全部拆除，换成22台双层摇床。占地从400平米减到250平米，操作工从6人减到3人。双层摇床每台4.8万，22台共106万。旧摇床卖了废铁回收约8万。

细粒回收：增加离心选矿段

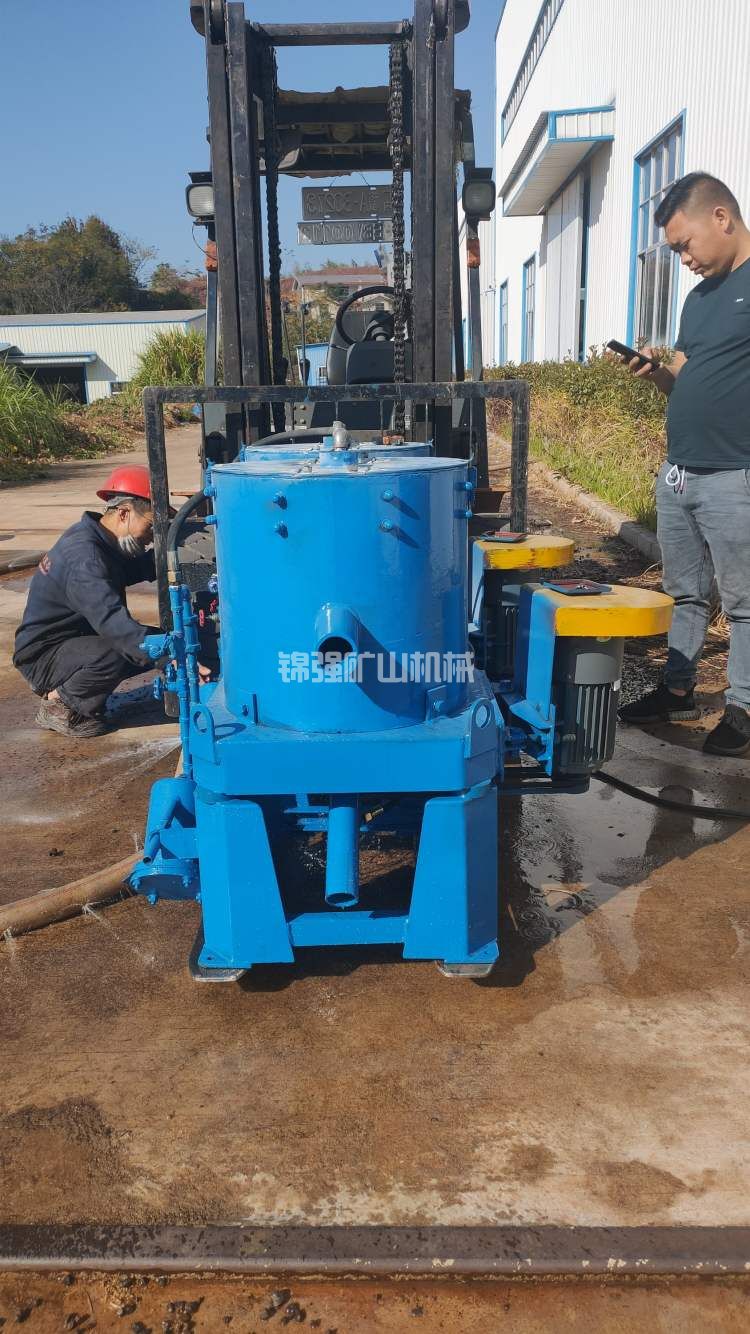

在摇床尾矿和分级机溢流中，细粒锡石损失最大。在流程末端加装6台STL-30型离心选矿机，专门回收-0.074mm细粒锡石。离心机每台4.5万，加管道、泵、平台共投入35万。

自动化：加装变频和仪表

磨机给矿加变频器，旋流器给料泵加变频，砂泵加变频。磨机加装电耳负荷检测，旋流器加装浓度计和压力表。中控室设一台PLC柜，实现集中启停和参数监控。自动化投入约38万。

整个改造的设备加安装费用合计约262万。旧设备拆除和清理花了8万。土建小改和零星工程花了15万。总共投入约285万。工期从停产到复产共35天。

改造后的效果

投产后第一个月，各项指标就开始明显好转。运行稳定后，考核数据出来了。

处理量从改造前的280吨/天提升到330吨/天，提高了18%。主要原因是旋流器分级效率提高后，磨机循环负荷降低，磨矿效率提升。

回收率从68%提升到76%，提高了8个百分点。破碎段过粉碎减少、跳汰机效率提升、细粒离心机回收，三个环节都有贡献。

电耗从每吨矿38度降到31度，下降了18%。圆锥破比锤破省电，变频器让泵和磨机运行在最佳工况，都是节电的原因。

精矿品位从48%提升到52%。双层摇床分选精度高，加上细粒离心机出来的精矿品位也不错。

尾矿品位从0.16%降到0.09%，降了0.07个百分点。离心机把细粒锡石收回来不少。

按年处理9.9万吨原矿（330吨/天×300天）计算，改造前后效益对比如下：

改造前年产精矿（按50%品位算）：9.9万吨×0.5%×68%÷50% = 673吨。年产值约1.08亿元。改造后年产精矿：9.9万吨×0.5%×76%÷50% = 752吨。年产值约1.20亿元，增加约1200万元。

改造前年电费：9.9万吨×38度×0.7元 = 263万元。改造后：9.9万吨×31度×0.7元 = 215万元，年省电费48万元。

改造前人工：每班12人，三班倒加维修共45人，年人工约360万元。改造后每班7人，三班倒加维修共30人，年人工约240万元，年省120万元。

加上备件消耗降低、维修费用减少，总的新增年效益约1400到1500万元。改造投入285万元，不到两个半月就收回了。

为什么改得“值”

这个案例之所以成功，有几点做得对。

核心问题抓得准。 改造前做了详细的流程考察，取样化验、分析问题。知道症结在哪儿——过粉碎、分级效率低、细粒没收。而不是“看哪台设备旧了就换哪台”。

保留有价值的主体。 厂房、基础、部分管路都保留了，节省了大量土建投资。如果全拆全建，投资至少要翻两三倍。

关键设备一步到位。 锯齿波跳汰机、双层摇床、离心机，都是成熟可靠的技术。没有为了省钱买低配版或者二手翻新货。这些核心设备选对了，效果就有了保障。

细粒回收是点睛之笔。 以前尾矿里的细粒锡石没人管，加了离心机后，这部分“隐藏的利润”被挖出来了。6台离心机投了35万，一年多收的锡就值几百万。这是投资回收期最短的一项。

自动化虽然投入不大，但效果明显。 变频器省了电、稳定了指标，PLC让操作工省了体力。这种“小投入、多收益”的改造，回报率最高。

哪些没做、哪些可以更好

这个改造也有遗憾的地方。

磨机没有换。原有的球磨机使用了多年，效率已经下降。如果换一台新型节能球磨机，磨矿电耗还能再降10%到15%。但换磨机要拆厂房、改基础，投资太大，当时没做。计划两年后再换。

磁选没有上。矿石中伴生有少量黑钨矿和钛铁矿，如果加一台磁选机，可以综合回收，还能提高锡精矿品位。但当时预算有限，优先保了主体流程。后来第二年追加了一台磁选机，效果不错，又多了一道收益。

全厂DCS没有做。现在只是PLC集中控制，不是完整的DCS。如果再投入30到50万，可以实现全自动磨矿控制和重选参数优化，能再减2到3个人，指标还能稳一点。这个老板计划今年做。

适合什么样的矿

这个改造模式适合几类情况。

设备陈旧但主体结构还可用的老厂，不想花太多钱、不想停产太久，又想提产增效。可以借鉴这个思路——“换芯不换壳”。

流程有硬伤的老厂，比如分级效率低、细粒没收、破碎过粉碎严重。这些问题都是“点”上的问题，花小钱就能解决，效益却很显著。

人工成本高、招工难的地区。上了双层摇床和自动化，减人效果非常明显。在云南这种地方，一年省120万人工费，比提产还划算。

高产出要求的老厂。通过改造提升处理量，不用建新线就能增产，投资回报周期短、风险低。

几点建议

如果你也想做类似的改造，我给你几条建议。

先做流程考察，再定改造方案。不考察就动手，像闭着眼看病。取样化验、跑流程、找问题，这一步不能省。

分步实施，先易后难。先做投资回收期短的项目——变频器、旋流器、离心机。用省下来的钱滚动投入下一轮改造。不要一步到位，资金压力大、风险也大。

核心设备买好的。跳汰机、摇床这些，别图便宜买小厂货。改造本来就比新线省钱，省下的钱应该用在好设备上。

利用好停产窗口期。矿山总有检修期、雨季、淡季。提前备好设备，到窗口期快速施工、快速复产。停产一天损失几万，工期就是钱。

老厂改造，是最划算的“投资”。花新线三分之一的钱，达到新线百分之七八十的效果。而且风险低——矿还是那个矿、人还是那些人、证还是那些证，只是把卡脖子的环节打通了。

如果你也在为老厂的低效发愁，把设备清单和当前指标发过来。我帮你做一个快速诊断，看看哪些地方最有改造价值、大概要花多少钱、能提升多少效益。很多老厂，改一改还能再跑十年。
