防过粉碎优化流程设备：从源头控制钨矿过磨损失的技术方案

核心结论速览

钨矿性脆易碎，在破碎和磨矿过程中极易产生过粉碎，形成难以回收的微细泥。过粉碎是造成钨金属流失的最主要原因，据统计，钨选厂中因过粉碎损失的金属量占总损失的40%-60%

防过粉碎优化流程的核心逻辑是“能收早收、能丢早丢”——在矿物达到解离粒度的第一时间将其分离出来，避免继续进入磨矿环节遭受过磨

核心设备包括：高频振动筛（精确分级）、阶段磨矿阶段选别系统、棒磨机（可控磨矿）、惯性圆锥破碎机（超细碎）、跳汰机（粗粒预选）等

工业应用数据显示，采用防过粉碎优化流程设备后，-0.037mm次生矿泥的产率可降低30%-50%，粗中粒级回收率提升10-20个百分点，综合回收率提升5-12个百分点

防过粉碎不是单纯降低磨矿细度，而是通过“分级—选别—再磨—再选”的循环流程，在保护已解离矿物的前提下，逐步解离连生体

一、过粉碎：钨矿选矿最大的隐形杀手

钨矿选矿行业有一个长期被忽视但影响巨大的问题：过粉碎。黑钨矿的莫氏硬度为4-4.5，性脆，在破碎和磨矿过程中极易碎裂成微细颗粒。这些微细颗粒（通常指小于0.037mm）在后续重选作业中难以有效回收，最终进入尾矿，造成不可逆的金属损失。

过粉碎的危害远超大多数选矿工作者的认知。以典型的黑钨矿选厂为例，原矿中-0.037mm细泥的产率通常为5%-10%，但其中钨金属的占有率可能高达15%-25%。这意味着，虽然细泥只占矿石重量的一小部分，却带走了相当比例的钨金属。在磨矿控制较差的选厂，这一比例甚至更高。

过粉碎问题的根源在于传统流程设计的一个误区：将矿石一次性磨至最终选别所需的细度。这种“一段磨矿—分级—选别”的流程看似简单高效，实则隐含着巨大的资源浪费。矿石中不同矿物的解离粒度是不同的。一部分粗粒级钨矿物可能在较粗的粒度下就已经实现了单体解离，如果继续将其磨细，只会造成过粉碎。

从力学角度分析，钨矿物的脆性决定了它在受到冲击和研磨时容易沿解理面破裂。在球磨机中，钢球对矿粒的冲击和研磨是随机且剧烈的。已经解离的粗粒钨矿物无法“保护”自己，只能继续被磨细。这种“过度研磨”产生的次生矿泥，比原生细泥更难回收，因为次生矿泥的表面更新鲜、形状更不规则，在重选过程中的行为更为复杂。

防过粉碎优化流程设备的出现正是为了解决这一顽疾。其核心思想不是“不磨矿”，而是“精准磨矿”——在矿物达到解离粒度后立即将其分离，避免进入下一段磨矿。这套技术体系包括精确分级设备、阶段磨矿系统、粗粒预选设备等多个组成部分，通过“分级—选别—再磨—再选”的循环流程，最大限度地保护已解离的粗粒矿物。

二、高频振动筛：精确分级的第一道防线

高频振动筛是实现防过粉碎的核心设备之一。与传统振动筛相比，高频筛的振动频率更高（通常为1500-3000次/分钟）、振幅更小（1-3mm），这种高频低幅的振动方式对细粒物料的筛分效率远高于常规振动筛。

技术原理方面，高频振动筛利用高频率振动使筛面上的物料产生高速抛射运动，细颗粒迅速穿过筛孔，粗颗粒留在筛面上。高频振动的另一个作用是破坏细颗粒与筛孔之间的粘附力，防止筛网堵塞。对于含水量较高、含泥量较大的钨矿石，这一特性尤为重要。

技术参数上，用于防过粉碎流程的高频振动筛通常配置0.2mm、0.5mm、1mm等不同孔径的筛网。筛分效率可达85%-95%，处理能力为5-20吨/小时（视筛分面积和物料特性而定）。多层筛面设计（通常2-3层）可同时产出多个粒级的产品。

在防过粉碎流程中，高频振动筛的标准安装位置是磨矿机和分级机之后。磨矿产品经分级后，合格粒级进入高频筛进一步精确分级。高频筛将物料切割为两个或多个窄粒级：粗粒级（如+0.5mm）返回磨矿机再磨，中粒级（如0.2-0.5mm）进入重选设备粗选，细粒级（如-0.2mm）进入下一段分级或直接进入细粒回收系统。

这种精确分级的意义在于：不同粒级的物料进入最适合它们的分选设备。粗粒级用跳汰机，中粒级用螺旋选矿机或摇床，细粒级用离心机或浮选。每种设备在其最佳粒度区间内工作，效率最高。同时，已经解离的粗粒钨矿物被及时“撤离”磨矿回路，避免了过磨。

工业应用数据表明，采用高频振动筛替代传统分级设备后，磨矿回路中-0.037mm次生矿泥的产率可降低30%-40%，重选作业的给矿粒度组成更加合理，回收率明显提升。

三、阶段磨矿阶段选别系统：多级解离的保护机制

阶段磨矿阶段选别是防过粉碎的核心工艺流程，其设计逻辑是“粗磨早收、阶段解离、逐级选别”。整个流程分为多个磨矿-分级-选别循环，每个循环只负责解离一个粒度级别的连生体。

第一段磨矿采用相对较粗的磨矿细度（如D80=0.5mm），磨矿产品经分级后，粗粒部分返回再磨，合格粒级进入第一段重选。第一段重选的任务是回收已解离的粗粒钨矿物，产出粗精矿。第一段重选的尾矿（含钨连生体和脉石）进入第二段磨矿。

第二段磨矿将物料进一步磨细（如D80=0.2mm），解离第一段未解离的连生体。磨矿产品再次分级和重选，回收中粒级钨矿物。尾矿进入第三段磨矿。

第三段及后续段磨矿继续细化，直至连生体基本解离或经济上不再值得进一步磨细。

这种阶段磨矿阶段选别系统的核心优势在于：每一段磨矿只针对上一段未解离的连生体，而已解离的矿物已经在上一段被回收，不会进入下一段遭受过磨。与传统的一段磨矿流程相比，阶段磨矿可将-0.037mm次生矿泥的产率降低40%-60%。

实现阶段磨矿阶段选别的关键设备包括：高效分级设备（旋流器组或高频筛）、给料分配器、以及多套独立的重选设备。每一段选别都需要独立的设备配置，因此设备投资高于传统流程。但回收率提升带来的效益通常可以在6-18个月内收回投资增量。

阶段磨矿段数的确定需根据矿石的解离特性决定。解离速度快、嵌布粒度粗的矿石，2-3段即可；解离速度慢、嵌布粒度细的复杂矿石，可能需要4-5段。过多的段数会增加流程复杂度和投资，需要技术经济综合权衡。

四、棒磨机：降低过粉碎的磨矿设备选择

磨矿设备的选择对过粉碎程度有着直接影响。球磨机以钢球作为磨矿介质，主要依靠冲击力破碎矿粒，这种高冲击力的磨矿方式容易产生过粉碎。对于钨矿这种脆性矿物，球磨机不是最佳选择。

棒磨机采用钢棒作为磨矿介质，其工作原理与球磨机有本质区别。钢棒在磨机内平行排列，随筒体旋转时产生线接触，主要依靠挤压和研磨作用破碎矿粒。这种磨矿方式对矿粒的选择性更好——粗颗粒优先被破碎，而细颗粒受到的研磨作用较小。因此，棒磨机的过粉碎程度显著低于球磨机。

技术参数方面，棒磨机的长径比通常为1.5-2.0，钢棒直径一般为50-100mm，棒长比磨机筒体长度短50-100mm以防止钢棒卡死。棒磨机的处理能力约为同规格球磨机的70%-80%，但磨矿产品的粒度分布更集中，-0.037mm细泥产率可降低20%-30%。

在防过粉碎流程中，棒磨机通常用于第一段磨矿（粗磨），以尽可能保护粗粒级钨矿物。第二段及后续磨矿可根据物料粒度选择合适的设备——较细的磨矿可采用球磨机，因为此时大部分钨矿物已被回收，剩余的连生体以脉石为主，过粉碎的损失较小。

对于需要超细磨（D80<0.1mm）的场景，立式搅拌磨机是更好的选择。其工作原理是利用螺旋搅拌器带动介质产生剪切和研磨作用，对矿粒的作用力较球磨机更为温和，过粉碎程度更低。立式搅拌磨机的能耗也比球磨机低20%-30%。

五、惯性圆锥破碎机：超细碎代替一段磨

传统的破碎-磨矿流程中，破碎产品的粒度通常为10-20mm，磨矿作业承担了从10mm到0.1mm的粉碎任务。这种大跨度的粉碎任务必然导致过粉碎。如果能将破碎产品的粒度降低到3-5mm甚至更细，磨矿作业的负担将大大减轻，过粉碎的程度也会相应降低。

惯性圆锥破碎机正是实现“超细碎”的关键设备。与常规圆锥破碎机不同，惯性圆锥破碎机采用不平衡激振器产生离心力，使破碎锥产生高频振动。这种高频振动破碎方式对矿石的选择性更好——矿石沿矿物解理面优先破裂，而不是像常规破碎那样随机破碎。

技术参数方面，惯性圆锥破碎机的破碎比可达10-30，远高于常规圆锥破碎机的4-8。排矿口可调至3mm以下，产品中-5mm粒级的含量可达80%以上。由于采用振动破碎，产品的过粉碎程度较低，针片状颗粒含量少。

在防过粉碎流程中，惯性圆锥破碎机通常替代细碎圆锥破碎机和部分棒磨机。破碎产品粒度降至3-5mm后，可直接进入跳汰机进行粗粒预选，跳汰尾矿再进入磨矿系统。这种“超细碎-预选-阶段磨矿”的流程，可将磨矿负荷降低30%-50%，从源头上减少过粉碎的产生。

惯性圆锥破碎机适用于中硬以下矿石，对于硬度极高的钨矿石，其破碎效率会有所下降。在选型前，建议进行矿石可碎性试验验证。

六、粗粒预选设备：在磨矿前回收已解离矿物

防过粉碎的最有效手段不是“减少磨矿”，而是在磨矿之前就把已经解离的钨矿物回收出来。粗粒预选设备正是承担这一任务的核心装备。

粗粒跳汰机是粗粒预选的主力设备。它适用于处理5-30mm的粗粒级矿石，可在矿石进入磨矿机之前丢弃大量低品位尾矿，同时回收已解离的粗粒钨矿物。粗粒跳汰机采用大冲程（20-30mm）、低冲次（100-180次/分钟）的操作参数，以适应粗粒物料的分选要求。

工业应用数据显示，在破碎筛分流程中插入粗粒跳汰机预选，可抛除20%-40%的尾矿，尾矿品位可控制在0.03%-0.05% WO₃以下。预选精矿进入磨矿系统，预选尾矿直接排弃。这一措施可将磨矿处理量降低30%-50%，不仅节约了磨矿能耗，更关键的是减少了这些废石在磨矿中产生的次生矿泥。

智能矿石分选机（X射线分选机）是粗粒预选的另一重要设备。它适用于处理10-80mm的粗粒矿石，利用X射线识别技术区分高密度钨矿石和低密度脉石，通过高压气喷系统将两者分离。智能分选机的优势在于处理粒度更粗、抛废率更高（可达50%-80%），且对矿石性质变化的适应性强。

在防过粉碎流程中，智能分选机通常安装在粗碎之后、中碎之前，在矿石还处于较粗粒度时就进行预选抛废。这一位置的优势是：废石在较粗粒度就被丢弃，避免了后续破碎和磨矿对废石的无效加工，以及由此产生的次生矿泥。

需要指出的是，粗粒预选设备的应用前提是矿石中钨矿物在粗粒级已有一定程度的解离。对于嵌布粒度极细的矿石，粗粒预选的效果有限。在设备选型前，应进行粗粒预选试验，确认技术可行性。

七、防过氧化流程设备配置方案

以下以日处理500吨的黑钨矿选厂为例，列出防过粉碎优化流程的完整设备配置。

第一段：超细碎与粗粒预选。设备包括惯性圆锥破碎机（1台，排矿口3-5mm）、高频振动筛（1台，筛孔5mm）、粗粒跳汰机（2台，处理5-30mm）或智能分选机（1台，处理10-80mm）。此段的目标是在矿石进入磨矿前丢弃20%-40%的尾矿，回收已解离的粗粒钨矿物。

第二段：阶段磨矿与阶段重选。第一磨矿段采用棒磨机（1台，磨矿细度D80=0.5mm），配套螺旋分级机或旋流器组。磨矿产品经高频振动筛（筛孔0.5mm和0.2mm）分为三个粒级。+0.5mm返回棒磨机再磨，0.2-0.5mm进入跳汰机或螺旋选矿机粗选，-0.2mm进入第二磨矿段。第一重选段产出的粗精矿进入精选系统，尾矿进入第二磨矿段。

第二磨矿段采用球磨机或立式搅拌磨机（1台，磨矿细度D80=0.2mm），磨矿产品经旋流器分级后进入螺旋选矿机或摇床重选。第二重选段的精矿进入精选系统，尾矿进入第三磨矿段或直接排弃。

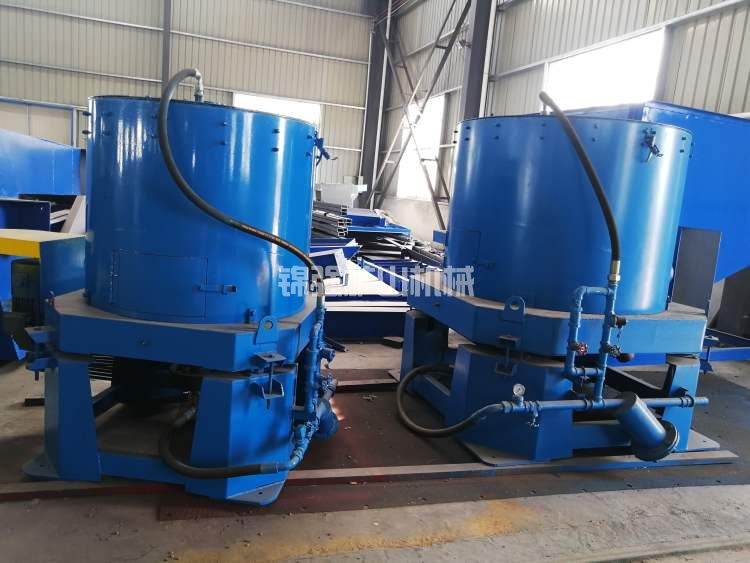

第三段：细泥回收。-0.037mm细泥进入离心选矿机或高梯度磁选机回收，精矿进入精选系统，尾矿排弃。

精选系统：各段重选产出的粗精矿集中后，经摇床和磁选机精选，获得最终钨精矿。

该配置的设备投资约为常规流程的1.2-1.5倍，但综合回收率可提升8-12个百分点，磨矿电耗降低20%-30%，投资回收期通常在6-12个月。

八、案例参考

江西某黑钨矿选厂日处理能力400吨，原矿WO₃品位0.55%。矿石中黑钨矿嵌布粒度不均匀，部分粗粒在0.3mm已解离，细粒需磨至0.1mm以下。改造前采用一段磨矿（D80=0.2mm）加单一摇床重选流程，综合回收率仅62%，-0.037mm细泥中钨金属损失占总损失的52%。

改造方案引入防过粉碎优化流程设备。第一，在破碎段后增加惯性圆锥破碎机，将破碎产品粒度从15mm降至5mm。第二，在磨矿前增加粗粒跳汰机预选，抛除尾矿25%。第三，将一段磨矿改为棒磨机，磨矿细度控制在D80=0.5mm。第四，增加高频振动筛进行精确分级，0.2-0.5mm粒级进入螺旋选矿机粗选，-0.2mm进入二段磨矿。第五，二段磨矿采用球磨机磨至D80=0.15mm，产品进入摇床重选。第六，细泥采用离心机回收。

改造后运行6个月的数据：-0.037mm次生矿泥产率从18%降至11%，降低了39%。综合回收率从62%提升至74%，提升了12个百分点。磨机电耗从每吨原矿28度降至22度，降低21%。年增产钨精矿（65%品位）约85吨，年增产值约1020万元。设备改造总投资180万元，投资回收期约2个月。

该案例验证了防过粉碎优化流程设备在减少过粉碎、提升回收率方面的显著效果。
